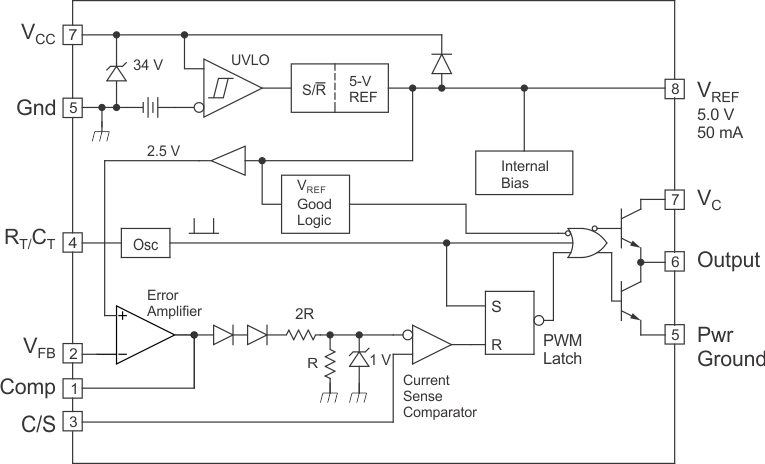

UC1845A-SP - 产品图解：
UC1845A-SP-电流模式 PWM 控制器
UC1845A-SP-PWM与谐振控制器-离线隔离型DC/DC控制器和转换器-电源管理
UC1845A-SP-UC1845A-SP QML V 类抗辐射加固电流模式 PWM 控制器
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - UC1845A-SP介绍

UC1845A-SP - 电流模式 PWM 控制器

UC1845A-SP是TI德州仪器公司的一款PWM与谐振控制器产品，UC1845A-SP是电流模式 PWM 控制器，本站介绍了UC1845A-SP的封装应用图解、特点和优点、功能等，并给出了与UC1845A-SP相关的TI元器件型号供参考。

UC1845A-SP - 电流模式 PWM 控制器 - PWM与谐振控制器 - 离线隔离型DC/DC控制器和转换器 - 德州仪器

产品特性
  • 通过 QML V 类 (QMLV) 认证，SMD 5962-86704
  • 5962P8670411Vxx： (1)
    • 抗辐射加固保障 (RHA) 高达 30kRAD (Si) 总电离剂量 (TID)
    • 通过了 45krad/LDR (10mrad/s) 测试条件（符合 MIL-STD-883 测试方法 1019.9 的 3.13.3.b 小节定义的 1.5 倍过量测试）下的功能性测试且在规定的后辐射参数限值范围内
    • 展现出低剂量率灵敏度 (2) 但在 30krad 总剂量水平下仍保持在 MIL-STD-883，TM1019 所允许的预辐射电气限制范围内
  • 针对DC-DC 转换器应用进行了优化
  • 低启动电流 (< 0.5mA)
  • 修整的振荡器放电电流
  • 自动前馈补偿
  • 逐脉冲电流限制
  • 增强型负载响应特性
  • 带滞后的欠压闭锁 (UVLO) 保护
  • 双脉冲抑制
  • 高电流推挽式输出
  • 内部调整的带隙参考
  • 500kHz 工作频率
  • 低 RO 误差放大器
  • 支持军用温度范围（-55°C 至 125°C）

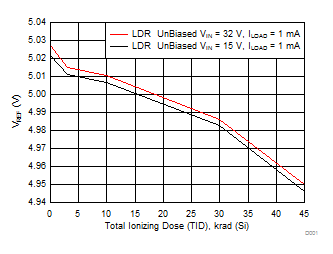

(1) 改进的 TID 辐射性能仅适用于抗辐射加固保障 (RHA) 器件类型 11。(2) 受影响的参数参考输出电压，VREF 辐射漂移曲线（请参见VREF 辐射漂移曲线）。
产品应用
  • 抗辐射加固型 DC-DC 转换器
  • 卫星本体和有效载荷
  • 太空运载火箭
  • 水下布线
  • 支持多种拓扑结构：
    • 反激、正激、降压、升压
    • 推挽、半桥、全桥（采用外部接口电路时）
产品说明

UC1845A-SP 控制集成电路 (IC) 是 UC184x 系列的抗辐射加固型引脚对引脚兼容版本。 主要面向卫星等恶劣环境应用。 该器件提供了控制电流模式开关电源所必需的功能，并且具备下述改进功能。 规定的启动电流不到 0.5mA。 振荡器放电电流调整为 8.3mA。 UVLO 期间，输出级在低于 1.2V 的电压下至少具有 10mA 的灌电流能力（VCC 高于 5V）。

器件比较表显示了该系列各成员器件间的不同之处。 要订购辐射改进型版本（如已提供），请参考相应的产品数据表。

产品器件信息
器件型号封装封装尺寸（标称值）
UC1845A-SPCDIP/JG (8)6.67mm x 9.60mm
LCCC/FK (20)8.89mm x 8.89mm
CFP/HKU (10)6.48mm x 7.02mm
