ADC12J2700 - ADC12J1600 和 ADC12J2700 超宽带 RF 采样子系统

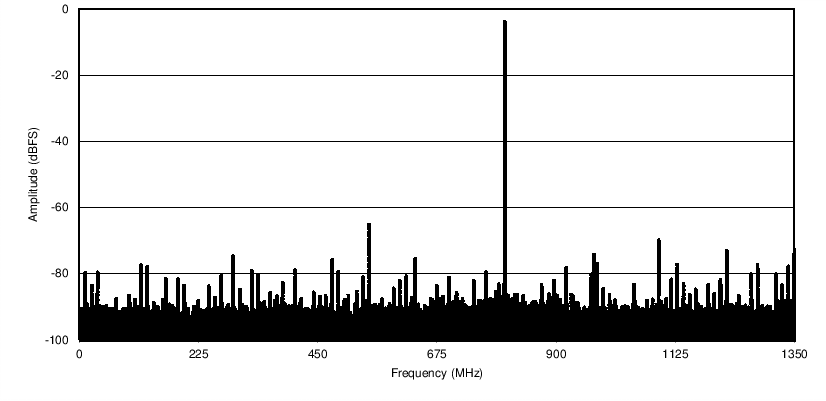

ADC12J2700是TI德州仪器公司的一款高速模数转换器(>=1GSPS)产品，ADC12J2700是ADC12J1600 和 ADC12J2700 超宽带 RF 采样子系统，本站介绍了ADC12J2700的封装应用图解、特点和优点、功能等，并给出了与ADC12J2700相关的TI元器件型号供参考。

ADC12J2700 - ADC12J1600 和 ADC12J2700 超宽带 RF 采样子系统 - 高速模数转换器(>=1GSPS) - 模数转换器 - 德州仪器

产品特性

出色的噪声和线性性能，最高可达 FIN = 3GHz 以上
可配置数字下变频器 (DDC)
抽取因数范围为 4 至 32（复杂基带输出）
旁路模式适用于整个奈奎斯特输出带宽
在 4x 抽取率和 2700MSPS 条件下，可用输出带宽为 540MHz
在 4x 抽取率和 1600MSPS 条件下，可用输出带宽为 320MHz
在 32x 抽取率和 2700MSPS 条件下，可用输出带宽为 67.5MHz
在 32x 抽取率和 1600MSPS 条件下，可用输出带宽为 40MHz
低引脚数目 JESD204B 子类 1 接口
自动优化输出通道计数
嵌入式低延迟信号范围指示
低功耗
主要技术规格
- 最大采样率：1600 或 2700MSPS
- 最小采样率：1000MSPS
- DDC 输出字大小：15 位复数（共 30 位）
- 旁路输出字大小：12 位偏移二进制数
- 噪底：–147.3dBFS/Hz (ADC12J2700)
- 噪底：–145dBFS/Hz (ADC12J1600)
- 三阶互调失真 (IMD3)：−64dBc（−13dBFS 时，FIN = 2140MHz ± 30MHz）
- FPBW (–3dB)：3.2GHz
- 峰值噪声功率比 (NPR)：46dB
- 电源电压：1.9V 和 1.2V
- 功耗
  - 旁路 (2700MSPS)：1.8W
  - 旁路 (1600MSPS)：1.6W
  - 断电模式：< 50mW

产品应用

无线基础设施
RF 采样软件定义无线电
宽带微波回程
军用通信
通信情报
雷达和激光雷达
电缆数据服务接口规范 (DOCSIS)/电缆基础设施
测试和测量

产品说明

ADC12J1600 和 ADC12J2700 器件为宽带采样和数字调谐器件。德州仪器 (TI) 的千兆次采样模数转换器 (ADC) 技术支持采用射频直接对大范围频谱采样。集成 DDC（数字下变频器）可进行数字滤波和下变频转换。所选频率块适用于 JESD204B 串行接口。数据以基带 15 位复数信息形式输出，以减轻下游处理压力。根据数字下变频器 (DDC) 抽取率和链接输出率设置，该数据将通过串行接口的 1 至 5 通道输出。

DDC 旁路模式还支持输出全速率 12 位原始 ADC 数据。此运行模式需要 8 个串行输出通道。

ADC12J1600 和 ADC12J2700器件采用 68 引脚超薄四方扁平无引线 (VQFN) 封装。该器件的工业环境运行温度范围为 –40°C ≤ TA ≤ 85°C。

产品器件信息

部件号	封装	封装尺寸（标称值）
ADC12J1600	VQFN (68)	10.00mm x 10.00mm
ADC12J2700	VQFN (68)	10.00mm x 10.00mm
