• 四通道
• 14 位分辨率
• 最大时钟速率：500MSPS
• 输入带宽 (3dB)：900MHz
• 片上抖动
• 具有高阻抗输入的模拟输入缓冲器
• 输出选项：
  • Rx：2 倍抽取率和 4 倍抽取率（低通滤波器）
  • 200MHz 复带宽或 100MHz 实带宽支持
  • DPD FB：突发模式，14 位输出
• 1.9 VPP 差分满量程输入
• JESD204B 接口：
  • 支持子类 1
  • 每个 ADC 一条信道，速率高达 10Gsps
  • 专用于通道对的 SYNC 引脚
• 支持多芯片同步
• 72 引脚超薄型四方扁平无引线 (VQFN) 封装 (10mm × 10mm)
• 主要技术规格：
  • 功耗：每通道 675mW
  • 频谱性能（未抽取）
    • fIN = 190MHz 中频 (IF)（–1dBFS 时）：
      • 信噪比 (SNR)：70.4dBFS
      • 噪声频谱密度 (NSD)：–154.4dBFS/Hz
      • 无杂散动态范围 (SFDR)：86dBc（HD2，HD3）， 95dBFS（非 HD2，HD3）
    • fIN = 370 MHz IF（–3dBFS 时）：
      • SNR：68.5dBFS
      • NSD：–152.5dBFS/Hz
      • SFDR：81dBc（HD2，HD3）， 86dBFS（非 HD2，HD3）

• 多载波 GSM 蜂窝基础设施基站
• 多载波多模式蜂窝基础设施基站
• 电信接收器
• 电信数字预失真 (DPD) 观测接收器

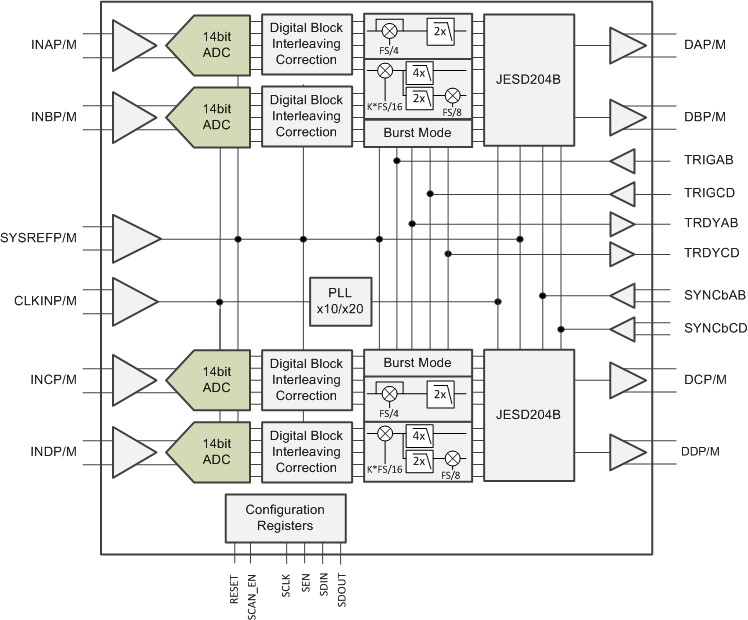

ADS58J63 是一款低功耗、高带宽、14 位、500MSPS、四通道电信接收器。 ADS58J63 支持 JESD204B 串行接口，每个通道上具有 1 条信道，数据传输速率高达 10Gbps。 经缓冲的模拟输入可在较宽频率范围内提供统一输入阻抗，并最大程度地降低采样和保持毛刺脉冲能量。 ADS58J63 以超低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。 数字信号处理模块包含复混频器，后接低通滤波器。低通滤波器具有 2 倍抽取率和 4 倍抽取率两个选项，支持高达 200MHz 的接收器带宽。 此外，ADS58J63 在突发模式下还支持 14 位、500MSPS 输出，因此适用于 DPD 观测接收器。

JESD204B 接口减少了接口线路数，从而实现高系统集成度。 内部锁相环 (PLL) 会将传入的模数转换器 (ADC) 采样时钟加倍，以获得串行化各通道的 14 位数据时所使用的位时钟。
