ADS7040技术文档下载：

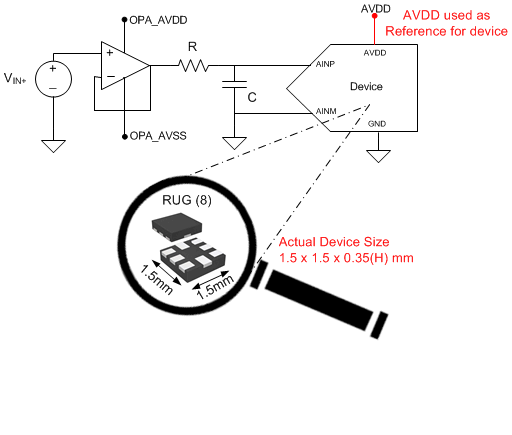

ADS7040 - 产品图解：
ADS7040 - 超低功耗和超小尺寸、12 位、1-MSPS、SAR ADC。
ADS7040是TI公司的一款精密ADC(<=10MSPS)产品，ADS7040是超低功耗和超小尺寸、12 位、1-MSPS、SAR ADC。，本页介绍了ADS7040的产品说明、应用、特性等，并给出了与ADS7040相关的TI元器件型号供参考。
ADS7040 - 超低功耗和超小尺寸、12 位、1-MSPS、SAR ADC。 - 精密ADC(<=10MSPS) - 模数转换器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 业界第一款具有毫微瓦功耗的逐次逼近寄存器 (SAR) 模数转换器 (ADC)：
- 1MSPS 和 1.8V AVDD 时为 171µW
- 1MSPS 和 3V AVDD 时为 555µW
- 100kSPS 和 3V AVDD 时为 56µW
- 1kSPS 和 3V AVDD 时低于 1µW
- 业界最小的 SAR ADC：
- 采用 X2QFN-8 封装，封装尺寸为 2.25mm2
- 1MSPS 吞吐量且零延迟
- 宽工作范围：
- AVDD：1.65V 至 3.6V
- DVDD：1.65V 至 3.6V（与 AVDD 无关）
- 温度范围：-40°C 至 125°C
- 出色的性能：
- 8 位分辨率且无丟码 (NMC)
- 最大 ±0.5 最低有效位 (LSB) 的积分非线性 (INL)，最大 ±0.4 最低有效位 (LSB) 的差分非线性 (DNL)
- 49dB 的信噪比 (SNR)
- -70dB 的总谐波失真 (THD)
- 单极输入范围：0V 至 AVDD
- 集成偏移校准
- SPI™ 兼容串口：12MHz
- 符合 JESD8-7A 标准的数字 I/O
产品应用
- 低功耗数据采集
- 电池供电类手持设备
- 液位传感器
- 超声波流量计
- 电机控制
- 可穿戴健身器
- 便携式医疗设备
- 硬盘
- 血糖仪
产品说明
ADS7040 是一款 8 位、1MSPS、模数转换器 (ADC)。 此器件支持宽范围的模拟输入电压(1.65V 至 3.6V），并且包括一个基于电容且内置采样保持电路的 SAR ADC。 串行外设接口 (SPI) 兼容串口由 CS 和 SCLK 信号控制。 输入信号在 CS 下降沿进行采样，SCLK 用于转换和串行数据输出。 此器件支持宽范围的数字电源（1.65V 至 3.6V），可直接连接到各类主机控制器。 ADS7040 符合 JESD8-7A 标准的标称 DVDD 范围（1.65V 至 1.95V）。
ADS7040 采用 8 引脚微型引线 X2QFN 封装，额定工作温度范围为 –40°C 至 125°C。 此器件尺寸微小且功耗极低，非常适合空间受限类电池供电应用。
产品器件信息
| 部件名称 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| ADS7040 | X2QFN (8) | 1.50mm x 1.50mm |
| 超薄小外形尺寸封装 (VSSOP)(8) | 2.30mm x 2.00mm |
