• 8 通道完全模拟前端
  • LNA, VCAT, PGA, LPF, ADC和连续波 (CW) 混频器
• 可编程增益低噪音放大器 (LNA)
  • 24、18、15dB 增益
  • 0.25、0.5、0.7VPP 线性输入范围
  • 0.63，0.7，0.9nV/rtHz 输入参考噪音
  • 可编程主动终止
• 40dB 低噪音压控衰减器 (VACT)
• 24/30dB 可编程增益放大器 (PGA)
• 3rd 阶线性相位低通滤波器 (LPF)
  • 10、15、20、30、35、50MHz
• 14 位模数转换器，具有 LVDS 输出
  • 65MSPS 时为 77dBFS SNR
• 噪声/功率优化（无数字解调器）
  • 0.75nV/rtHz，65MSPS 时为每通道 180mW
  • 1.1nV/rtHz，40MSPS 时为每通道 109mW
  • 在 CW 模式下为每通道 107mW
• 出色的器件间增益匹配
  • ±0.5dB（典型值）和 ±1.1dB（最大值）
• ADC 之后的可编程数字 I/Q 解调器
  • 宽范围解调频率
  • <1KHz 的频率分辨率
  • 抽取滤波器因数 M=1 至 32
  • 16xM 抽头有限冲击响应 (FIR) 抽取滤波器
  • 解调之后的低压差分信令 (LVDS) 速率衰减
  • 具有 32 个预设定参数的片上 RAM
• 低谐波失真
• 低频声纳信号处理
• 快速且持续的过载恢复
• 针对连续声波多普勒 (CWD) 的无源混频器
  • 低接近相位噪声-在低于 1KHz 至 2.5MHz 载波时为 156dBc/Hz
  • 1/16λ 的相位分辨率
  • 支持 16X，8X，4X 和 1X CW 时钟
  • 在 3rd和 5th 谐波上的 12dB 抑制
• 小型封装：15mm x 9mm，135-BGA
• 工作温度范围：-40℃ 至 85°C

• 医疗超声波成像
• 无损检测设备
• 声纳应用
• 多通道高速数据采集

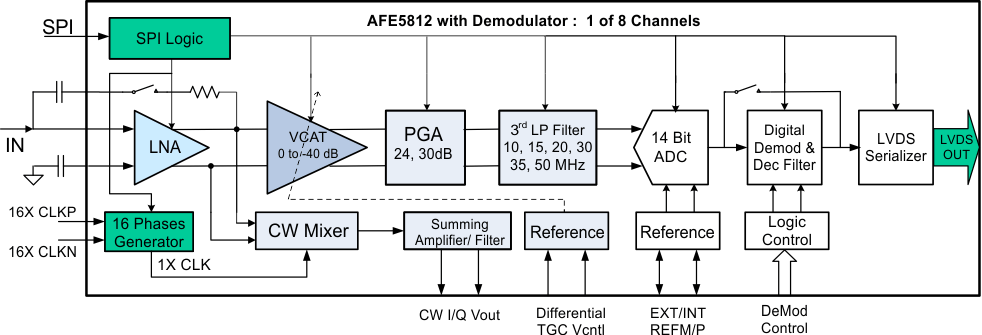

AFE5812 是一套高度集成的模拟前端 (AFE) 解决方案，专用于需要高性能和小尺寸的超声波系统。 AFE5812 集成了完整的时间增益控制 (TGC) 成像路径和连续波多普勒 (CWD) 路径。 借助该器件，用户还可以选择不同的功率/噪声组合来优化系统性能。 因此，AFE5812 对于高端系统及便携式系统都是非常理想的超声波 AFE 解决方案。
