AMC1304L25 - 具有 LDO 稳压器、±250mV 输入和 LVDS 接口的增强隔离型调制器

AMC1304L25是TI德州仪器公司的一款隔离式ADC产品，AMC1304L25是具有 LDO 稳压器、±250mV 输入和 LVDS 接口的增强隔离型调制器，本站介绍了AMC1304L25的封装应用图解、特点和优点、功能等，并给出了与AMC1304L25相关的TI元器件型号供参考。

AMC1304L25 - 具有 LDO 稳压器、±250mV 输入和 LVDS 接口的增强隔离型调制器 - 隔离式ADC - 模数转换器 - 德州仪器

产品特性

针对基于分流电阻的电流测量进行优化的引脚兼容系列：
- ±50mV 或 ±250mV 输入电压范围
- CMOS 或 LVDS 数字接口选项
出色的直流性能，支持系统级高精度感测：
- 偏移误差：±50µV 或 ±100µV（最大值）
- 偏移漂移：1.3µV/°C（最大值）
- 增益误差：±0.2% 或 ±0.3%（最大值）
- 增益漂移：±40ppm/°C（最大值）
经认证的隔离隔栅：
- 增大了隔离额定值
- 通过 DIN VDE V 0884-10、UL1577 和 CSA 认证
- 隔离电压： 7000 V峰值，10000 V浪涌
- 工作电压：1500 VDC、1000 VAC，rms
- 瞬态抗扰度：15kV/µs（最小值）
高电磁场抗扰度（请参见应用手册 SLLA181A）
外部 5MHz 至 20MHz 时钟输入可更加轻松地实现系统级同步
18V 片载低压降 (LDO) 稳压器
可在扩展工业温度范围内运行

2 应用

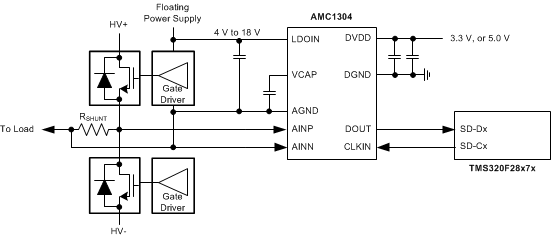

基于分流电阻的电流感测用于下列应用：
- 工业电机驱动
- 光电逆变器
- 不间断电源
隔离电压测量

3 说明

AMC1304 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过高磁场抗扰度的电容式双隔离隔栅隔离输出与输入电路。根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

AMC1304 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。

AMC1304 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 125°C。

产品器件信息

器件型号	封装	封装尺寸（标称值）
AMC1304x	SOIC (16)	10.30mm x 7.50mm
