• 针对基于分流电阻的电流测量进行优化的引脚兼容系列：
  • ±50mV 或 ±250mV 输入电压范围
  • CMOS 或 LVDS 数字接口选项
• 出色的直流性能，支持系统级高精度感测：
  • 偏移误差：±50µV 或 ±100µV（最大值）
  • 偏移漂移：1.3µV/°C（最大值）
  • 增益误差：±0.2% 或 ±0.3%（最大值）
  • 增益漂移：±40ppm/°C（最大值）
• 经认证的隔离隔栅：
  • 增大了隔离额定值
  • 通过 DIN VDE V 0884-10、UL1577 和 CSA 认证
  • 隔离电压： 7000 V峰值，10000 V浪涌
  • 工作电压：1500 VDC、1000 VAC，rms
  • 瞬态抗扰度：15kV/µs（最小值）
• 高电磁场抗扰度 （请参见应用手册 SLLA181A）
• 外部 5MHz 至 20MHz 时钟输入 可更加轻松地实现系统级同步
• 18V 片载低压降 (LDO) 稳压器
• 可在扩展工业温度范围内运行

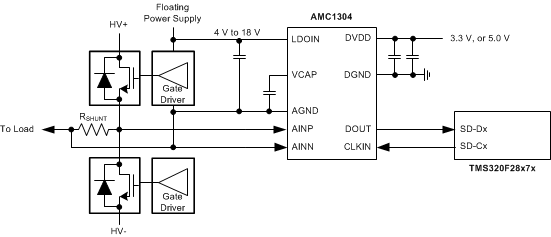

• 基于分流电阻的电流感测用于下列应用：
  • 工业电机驱动
  • 光电逆变器
  • 不间断电源
• 隔离电压测量

AMC1304 是一款高精度 Δ-Σ (ΔΣ) 调制器，通过高磁场抗扰度的电容式双隔离隔栅隔离输出与输入电路。 根据 DIN V VDE V 0884-10、UL1577 和 CSA 标准，该隔离栅经认证可提供高达 7000 VPEAK 的增强型隔离。 当与隔离电源配合使用时，该器件可防止共模高电压线路上的噪声电流进入本地系统接地，从而干扰或损害低电压电路。

AMC1304 的输入针对直接连接分流电阻或其他低电压等级信号源进行了优化。 凭借独特的 ±50mV 低输入电压范围，器件可通过分流显著降低功耗，同时具有出色的交流和直流性能。 通过使用适当的数字滤波器（即集成于 TMS320F2807x 或 TMS320F2837x 系列）来抽取位流，该器件可在 78kSPS 数据速率下实现 81dB (13.2 ENOB) 动态范围的 16 位分辨率。

在高侧，调制器由集成的低压降 (LDO) 稳压器供电，该稳压器支持介于 4V 和 18V 之间的未经稳压的输入电压 (LDOIN)。 隔离数字接口由 3.3V 或 5V 电源 (DVDD) 供电。

AMC1304 采用宽体小外形尺寸集成电路 (SOIC)-16 (DW) 封装，工作温度范围为 –40°C 至 125°C。
