AMC7836 - AMC7836 高密度、12 位模拟监视和控制解决方案,双极 DAC
AMC7836是TI德州仪器公司的一款无产品,AMC7836是AMC7836 高密度、12 位模拟监视和控制解决方案,双极 DAC,本站介绍了AMC7836的封装应用图解、特点和优点、功能等,并给出了与AMC7836相关的TI元器件型号供参考。
AMC7836 - AMC7836 高密度、12 位模拟监视和控制解决方案,双极 DAC - 无 - 集成精密型ADC和DAC - 德州仪器
产品特性
- 16 个单调性 12 位 DAC
- 可选范围:–10V 至 0V,–5V 至 0V,0V 至 5V,0V 至 10V
- 高电流驱动能力:高达 ±15mA
- 自动范围检测器
- 可选钳位电压
- 12 位逐次逼近寄存器 (SAR) ADC
- 21 个外部模拟输入
- 16 个双极输入:范围为 -12.5V 至 12.5V
- 5 个高精度输入:范围为 0V 至 5V
- 可编程超范围警报
- 21 个外部模拟输入
- 2.5V 内部基准电压
- 内部温度传感器
- 工作温度范围 -40°C 至 125°C
- ±2.5°C 精度
- 8 个通用 I/O 端口 (GPIO)
- 低功耗 SPI 兼容串行接口
- 4 线模式,1.8V 至 5.5V 工作电压
- 工作温度范围:-40°C 至 125°C
- 采用 64 引脚耐热增强型薄型四方扁平 (HTQFP) 封装 PowerPAD™ IC 封装
2 应用范围
- 通信基础设施:
- 蜂窝基站
- 微波回程
- 光纤网络
- 通用监视和控制
- 数据采集系统
产品说明

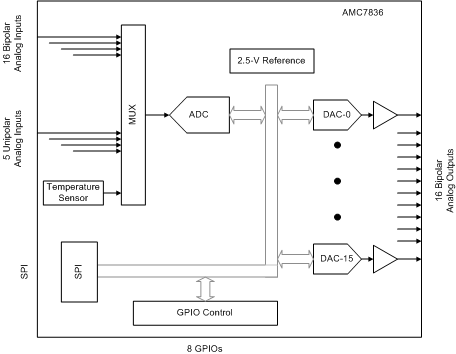

AMC7836 是一款高度集成的低功耗、模拟监视和控制解决方案。 该器件包含一个 21 通道 12 位模数转换器 (ADC)、16 个具有可编程输出范围的 12 位数模转换器 (DAC)、8 个 GPIO、一个内部基准电压以及一个本地温度传感器通道。 其高集成度极大地减少了元件数,并简化了闭环系统设计,因此非常适合对电路板空间、尺寸和低功耗要求较高的多通道应用。
该器件具有低功耗、超高集成度和宽工作温度范围等诸多优势,因此适合用作多通道射频 (RF) 通信系统中功率放大器 (PA) 的一体化、低成本偏置控制电路。 凭借灵活的 DAC 输出范围,此器件可用作针对多种晶体管技术(例如 LDMOS、GaA 和 GaN)的偏置解决方案。 AMC7836 特性集同样适合于通用监视和控制系统。
德州仪器 (TI) 提供了一个完备的模拟监视和控制 (AMC) 产品系列,以满足各类应用不同的通道数、附加特性、或者转换器解决方案需求。 欲了解更多信息,请访问 www.ti.com/amc。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| AMC7836 | HTQFP (64) | 10.00mm x 10.00mm |
