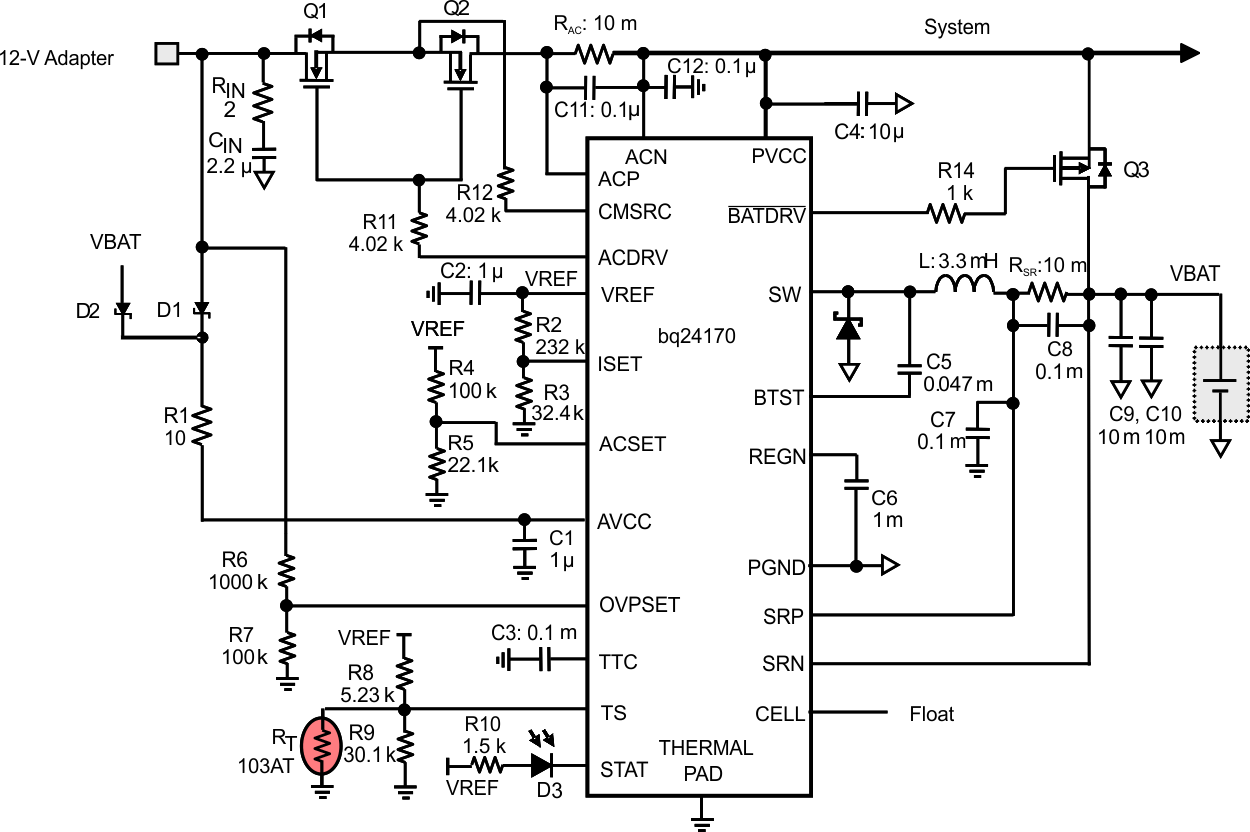

BQ24172 - 产品图解：
TI芯片：
- SN74LVC827APWT - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- INA331IDGKT - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SN74CB3T3257DGVR - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- AFE7225IRGCT - 集成电路（IC） > 数据采集 > 模拟前端（AFE）
- V62/04659-01XE - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- CY74FCT2543ATQCT - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- DRV2605LDGST - 集成电路（IC） > 电源管理（PMIC） > 电机驱动器，控制器
- TPS62004DGSR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- TLC271CP - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SN74AHC139QWBQBRQ1 - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- TL084CNSR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TP3054BN - 集成电路（IC） > 接口 > 编解码器
- TPS799195YZUR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- LM2576HVSX-ADJ/E5001494 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- TL16C752CIRHBR - 集成电路（IC） > 接口 > UART（通用异步接收器发送器）
- LMV981MG - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SN74LVC138APWRG4 - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- TLC5940RHBR - 集成电路（IC） > 电源管理（PMIC） > LED 驱动器
- AM5K2E02ABDA25 - 集成电路（IC） > 嵌入式 > 微处理器
- SN74AHC1G09QDBVRQ1 - 集成电路（IC） > 逻辑 > 门和反相器
BQ24172 - 1.6MHz 同步开关模式锂离子和锂聚合物独立电池充电器
BQ24172是TI德州仪器公司的一款电池充电器IC产品，BQ24172是1.6MHz 同步开关模式锂离子和锂聚合物独立电池充电器，本站介绍了BQ24172的封装应用图解、特点和优点、功能等，并给出了与BQ24172相关的TI元器件型号供参考。
BQ24172 - 1.6MHz 同步开关模式锂离子和锂聚合物独立电池充电器 - 电池充电器IC - 电池管理产品 - 德州仪器
产品特性
- 1.6-MHz Synchronous Switched-Mode Charger with 4-A Integrated N-MOSFETs
- Up to 94% Efficiency
- 30-V Input Rating with Adjustable Overvoltage Protection
- 4.5-V to 17-V Input Operating Voltage Range
- Battery Charge Voltage
- bq24170: 1-, 2-, or 3-Cell with 4.2 V/Cell
- bq24172: Adjustable Charge Voltage
- High Integration
- Automatic Power Path Selector Between Adapter and Battery
- Dynamic Power Management
- Integrated 20-V Switching MOSFETs
- Integrated Bootstrap Diode
- Internal Digital Soft Start
- Safety
- Thermal Regulation Loop Throttles Back Current to Limit TJ = 120°C
- Thermal Shutdown
- Battery Thermistor Sense Hot/Cold Charge Suspend and Battery Detect
- Adjustable Input Overvoltage Protection
- Cycle-by-Cycle Current Limit
- Accuracy
- ±0.5% Charge Voltage Regulation
- ±4% Charge Current Regulation
- ±4% Input Current Regulation
- <15-μA Battery Current With Adapter Removed
- <1.5-mA Input Current With Adapter Present and Charge Disabled
产品应用
- Tablet PCs
- Portable Data Capture Terminals
- Portable Printers
- Medical Diagnostics Equipment
- Battery Bay Chargers
- Battery Backup Systems
产品说明
The bq2417x device is a highly integrated stand-alone Li-Ion and Li-Polymer switched-mode battery charger with two integrated N-channel power MOSFETs. The device offers a constant-frequency synchronous PWM controller with high-accuracy regulation of input current, charge current, and voltage. The bq2417x closely monitors the battery pack temperature to allow charge only in a preset temperature window. The bq24170 charges one, two, or three cells (selected by CELL pin), and the bq24172 is adjustable for up to three series Li+ cells.
产品器件信息
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| bq24170 | VQFN (24) | 5.50 mm × 3.50 mm |
| bq24172 |
