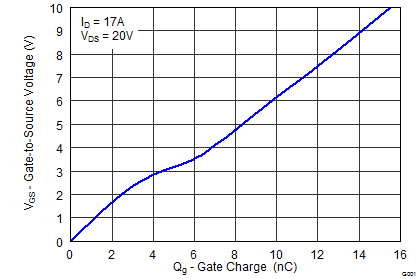

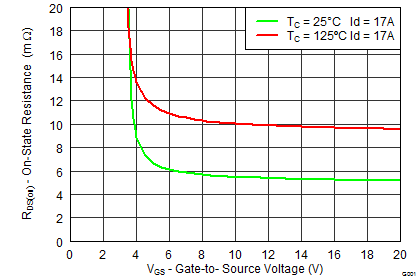

CSD18504Q5A - 产品图解：
CSD18504Q5A - 40V N 通道 NexFET? 功率 MOSFET
CSD18504Q5A是TI公司的一款N通道MOSFET晶体管产品，CSD18504Q5A是40V N 通道 NexFET? 功率 MOSFET，本页介绍了CSD18504Q5A的产品说明、应用、特性等，并给出了与CSD18504Q5A相关的TI元器件型号供参考。
CSD18504Q5A - 40V N 通道 NexFET? 功率 MOSFET - N通道MOSFET晶体管 - 功率MOSFET - TI公司（Texas Instruments，德州仪器）
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 逻辑电平
- 无铅引脚镀层
- 符合 RoHS 标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 直流 - 直流转换
- 次级侧同步整流
- 电池电机控制
产品说明
这款 5.3mΩ，SON 5 × 6mm，40V NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
俯视图
产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 40 | V | |
| Qg | 栅极电荷总量 (4.5V) | 7.7 | nC | |
| Qgd | 栅极电荷（栅极到漏极） | 2.4 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 4.5V | 7.5 | mΩ |
| VGS = 10V | 5.3 | mΩ | ||
| VGS(th) | 阈值电压 | 1.9 | V | |
订购信息(1)
| 器件 | 数量 | 介质 | 封装 | 出货 |
|---|---|---|---|---|
| CSD18504Q5A | 2500 | 13 英寸卷带 | SON 5mm × 6mm 塑料封装 | 卷带封装 |
| CSD18504Q5AT | 250 | 7 英寸卷带 |
