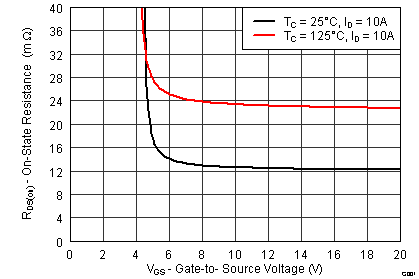

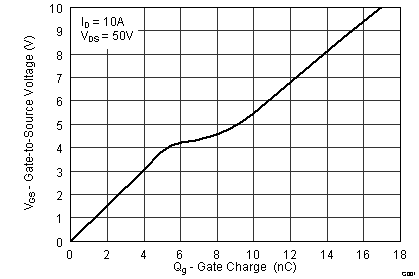

CSD19534Q5A - 产品图解：
TI芯片：
- UC3637NG4 - 集成电路（IC） > 电源管理（PMIC） > 电机驱动器，控制器
- LM22679TJE-ADJ/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
- LM2903AVQPWRG4Q1 - 集成电路（IC） > 线性 > 比较器
- PCM1865QDBTRQ1 - 集成电路（IC） > 数据采集 > ADC/DAC - 特殊用途
- TPA2006D1DRBTG4 - 集成电路（IC） > 线性 > 放大器 > 音频放大器
- TPS2054D - 集成电路（IC） > 电源管理（PMIC） > 配电开关，负载驱动器
- SN74LVC574ADBR - 集成电路（IC） > 逻辑 > 触发器
- LM1086CS-2.85/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- SN74ACT7806-40DLR - 集成电路（IC） > 逻辑 > FIFO 存储器
- BQ771600DPJT - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- SN74AS832BN - 集成电路（IC） > 逻辑 > 门和反相器
- SN65HVD72D - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- SN74HCT157N - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- TLC082CDGN - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- REF2041AIDDCR - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TWL2214CAPFBR - 集成电路（IC） > 电源管理（PMIC） > 电池管理
- SN74HCT652NT - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- OPA2137EA/250G4 - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SN74LXC1T14DCKR - 集成电路（IC） > 逻辑 > 转换器，电平移位器
- ADS4146IRGZT - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
CSD19534Q5A - 100V、N 通道 NexFET 功率 MOSFET，CSD19534Q5A
CSD19534Q5A是TI德州仪器公司的一款N通道MOSFET晶体管产品，CSD19534Q5A是100V、N 通道 NexFET 功率 MOSFET，CSD19534Q5A，本站介绍了CSD19534Q5A的封装应用图解、特点和优点、功能等，并给出了与CSD19534Q5A相关的TI元器件型号供参考。
CSD19534Q5A - 100V、N 通道 NexFET 功率 MOSFET，CSD19534Q5A - N通道MOSFET晶体管 - 功率MOSFET - 德州仪器
产品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 无铅端子镀层
- 符合 RoHS 环保标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm x 6mm 塑料封装
2 应用范围
- 初级侧电信应用
- 电机控制
产品说明
这款 100V，12.6mΩ，SON 5mm x 6mm NexFET™ 功率 MOSFET 被设计成在功率转换应用中最大限度地降低损耗。
顶视图产品概要
| TA = 25°C | 典型值 | 单位 | ||
|---|---|---|---|---|
| VDS | 漏源电压 | 100 | V | |
| Qg | 栅极电荷总量 (10V) | 17 | nC | |
| Qgd | 栅漏栅极电荷 | 3.2 | nC | |
| RDS(on) | 漏源导通电阻 | VGS = 6V | 14.1 | mΩ |
| VGS = 10V | 12.6 | mΩ | ||
| VGS(th) | 阀值电压 | 2.8 | V | |
订购信息(1)
| 器件 | 介质 | 数量 | 封装 | 出货 |
|---|---|---|---|---|
| CSD19534Q5A | 13 英寸卷带 | 2500 | SON 5mm x 6mm 塑料封装 | 卷带封装 |
| CSD19534Q5AT | 7 英寸卷带 | 250 |
