DRV2604L - 用于具有内部存储器和智能环路架构的 ERM 和 LRA 的 DRV2604L 低压触觉驱动器

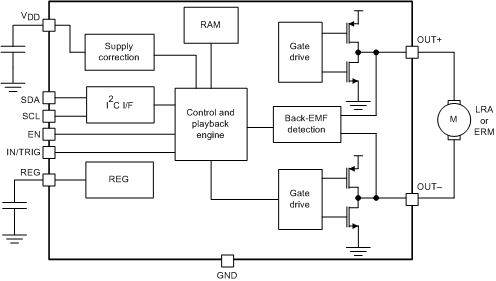

DRV2604L是TI德州仪器公司的一款电机触觉驱动器产品，DRV2604L是用于具有内部存储器和智能环路架构的 ERM 和 LRA 的 DRV2604L 低压触觉驱动器，本站介绍了DRV2604L的封装应用图解、特点和优点、功能等，并给出了与DRV2604L相关的TI元器件型号供参考。

DRV2604L - 用于具有内部存储器和智能环路架构的 ERM 和 LRA 的 DRV2604L 低压触觉驱动器 - 电机触觉驱动器 - 触觉驱动器 - 德州仪器

产品特性

灵活的触觉和振动驱动器
- LRA（线性谐振致动器）
- ERM（偏轴转动惯量)
I2C 控制的数字回放引擎
- 波形序列器和触发器
- 通过 I2C 实现的实时回放模式
- 针对定制波形的内部 RAM
- I2C 双模式驱动（开环和闭环）
智能环路架构(1)
- 自动过驱动和制动
- 自动谐振跟踪和报告（仅限 LRA）
- 自动致动器诊断
- 自动级别校准
- 支持宽泛的致动器型号
Immersion TouchSense® 3000 兼容
可在电池放电过程进行驱动补偿
宽工作电压范围（2V 至 5.2V）
高效的差分开关输出驱动
脉宽调制 (PWM) 输入，占空比可控范围为 0% 至 100%
硬件触发输入
快速启动时间
1.8V 兼容，VDD 容限数字接口 (1)

(1) 正在申请专利的控制算法

2 应用范围

移动电话
平板电脑

产品说明

DRV2604L 器件是一款低压触觉驱动器，闭环致动器控制系统，可为 ERM 和 LRA 提供高质量的触觉反馈。此方案有助于提升致动器在加速度稳定性、启动时间和制动时间方面的性能，通过共用的 I2C 兼容总线或 PWM 输入信号即可触发该方案。

DRV2604L 器件集成有足够的 RAM，用户能够预装载超过 100 个定制智能环路架构波形。这些波形可通过 I2C 即时回放，或者也可选择由硬件触发引脚来触发。

此外，主机处理器可利用实时回放模式绕过存储器回放引擎并通过 I2C 从主机直接播放波形。

DRV2604L 器件内部采用智能环路架构，可轻松实现自动谐振 LRA 驱动，以及优化反馈的 ERM 驱动，从而提供自动过驱动和制动。这种架构可构建简化的输入波形接口，并且能够提供可靠的电机控制和稳定的电机性能。此外，DRV2604L 器件还能够在 LRA 致动器不产生有效反电动势电压时自动切换至开环系统。当 LRA 产生有效反电动势电压时，DRV2604L 器件会自动与 LRA 同步。 DRV2604L 还可以利用内部生成的 PWM 信号实现开环驱动。

要获取完整数据表，请访问ti.com/product/DRV2604L，然后选择申请获取完整数据表链接。

产品器件信息

器件型号	封装	封装尺寸（最大值）
DRV2604L	DSBGA (9)	1.50mm x 1.50mm
DRV2604L	VSSOP (10)	3.00mm x 3.00mm
