• 高精度集成磁通门传感器
  • 偏移和漂移：±8µT（最大值），±5nT/°C（典型值）
• 扩展电流测量范围
  • H 桥输出驱动：5V 时的典型值为 ±250mA
• 精密分流感测放大器
  • 偏移和漂移（最大值）：±75µV，±2µV/°C
  • 增益误差和漂移（最大值）：±0.3%，±5ppm/°C
• 精密基准
  • 精度和漂移（最大值）：±2%，±50ppm/°C
  • 引脚可选电压：2.5V 或 1.65V
  • 可选的比例模式：VDD/2
• 磁芯消磁功能
• 诊断功能：超量程和错误标志
• 电源电压范围：3.0V 至 5.5V
• 在 -40°C 至 +125°C 的扩展工业温度范围内完全额定运行

• 闭环直流和交流电流传感器模块
• 泄漏电流传感器
• 工业用监控和控制系统

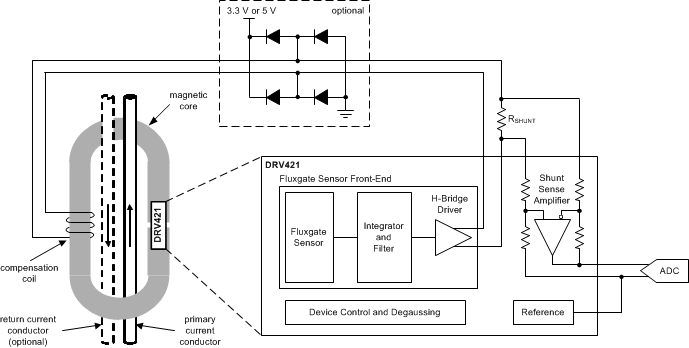

DRV421 设计用于闭环磁流传感解决方案，可实现精密的隔离式直流和交流电流测量。 该器件提供专有的集成磁通门传感器以及所需的模拟信号调节功能，从而最大限度减少组件数量和成本。 磁通门传感器具有低偏移和漂移，再搭配上优化的前端电路，可提供无与伦比的测量精度。

DRV421 提供驱动电流感测反馈环路所需的全部电路模块。 传感器前端电路后跟一个滤波器，经配置可与各种磁芯搭配使用。 该器件通过集成的 250mA H 桥来驱动补偿线圈，相比传统的单端驱动方式，可使电流测量范围扩大一倍。 该器件同时提供精密基准电压和分流感测放大器，用以生成并驱动模拟输出信号。
