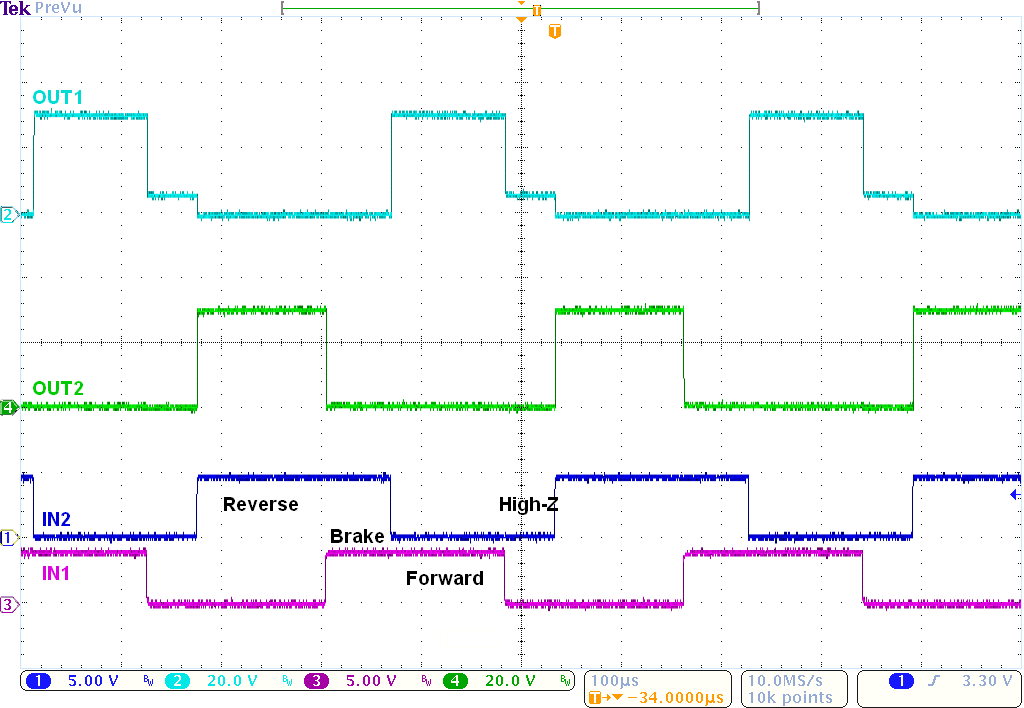

DRV8870 - 产品图解:



TI芯片:
- CD4069UBE - 集成电路(IC) > 逻辑 > 门和反相器
- LM4894IBP - 集成电路(IC) > 线性 > 放大器 > 音频放大器
- DM5493AW/883C - 集成电路(IC) > 逻辑 > 计数器,除法器
- SN74LVTH540DW - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- SN74LVC1G08DRLRG4 - 集成电路(IC) > 逻辑 > 门和反相器
- THS3125CDG4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74S02NS - 集成电路(IC) > 逻辑 > 门和反相器
- TLV71125125DSER - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- LM5121QMH/NOPB - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- LP5990TMX-1.8/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- TVP5146PFP - 集成电路(IC) > 接口 > 编码器,解码器,转换器
- DAC7554IDGSRG4 - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- LP358D - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- 5962-9583101Q2A - 集成电路(IC) > 逻辑 > 锁存器
- TLV9022L1RUGR - 集成电路(IC) > 线性 > 比较器
- PT7761A - 板安装电源 > 直流转换器
- TPS61030EVM-208 - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- TLC1543ING4 - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- MAX3232EIDR - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- CSD18534KCS - 分立半导体产品 > 晶体管 > FET,MOSFET > 单 FET,MOSFET



DRV8870 - DRV8870 预售
DRV8870是TI德州仪器公司的一款集成FET的有刷直流驱动器产品,DRV8870是DRV8870 预售,本站介绍了DRV8870的封装应用图解、特点和优点、功能等,并给出了与DRV8870相关的TI元器件型号供参考。
DRV8870 - DRV8870 预售 - 集成FET的有刷直流驱动器 - 有刷直流(BDC)驱动器 - 德州仪器
产品特性
- 独立的 H 桥电机
- 驱动一个直流电机、一个步进电机的绕组或其他负载
- 6.5V 至 45V 宽工作电压范围
- 565mΩ(典型值)RDS(on) (HS + LS)
- 3.6A 峰值电流驱动能力
- 脉宽调制 (PWM) 控制接口
- 集成电流调节功能
- 低功耗休眠模式
- 小型封装尺寸
- 8 引脚 HSOP 封装,带有 PowerPAD™
- 4.9mm × 6.0mm
- 集成保护特性
- VM 欠压闭锁 (UVLO)
- 过流保护 (OCP)
- 热关断 (TSD)
- 自动故障恢复
2 应用范围
- 打印机
- 电器
- 工业设备
- 其他机电一体化应用
产品说明
DRV8870 是一款刷式直流电机驱动器,适用于打印机、电器、工业设备以及其他小型机器。 两个逻辑输入控制 H 桥驱动器,该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成,能够以高达 3.6A 的峰值电流双向控制电机。 利用电流衰减模式,可通过对输入进行脉宽调制 (PWM) 来控制电机转速。 如果将两个输入均置为低电平,则电机驱动器将进入低功耗休眠模式。
DRV8870 具有集成电流调节功能,该功能基于模拟输入 VREF 以及 ISEN 引脚的电压(与流经外部感测电阻的电机电流成正比)。 该器件能够将电流限制在某一已知水平,这可显著降低系统功耗要求,并且无需大容量电容来维持稳定电压,尤其是在电机启动和停转时。
该器件针对故障和短路问题提供了全面保护,包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)。 故障排除后,器件会自动恢复正常工作。
器件信息 (1)
| 部件号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| DRV8870 | HSOP (8) | 4.90mm × 6.00mm |
