DS125BR401A - 具有输入 CTLE 和输出去加重功能的 DS125BR401A 低功耗 12.5 Gbps 4 通道中继器

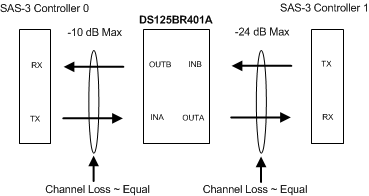

DS125BR401A是TI德州仪器公司的一款PCIe转接驱动器/中继器产品，DS125BR401A是具有输入 CTLE 和输出去加重功能的 DS125BR401A 低功耗 12.5 Gbps 4 通道中继器，本站介绍了DS125BR401A的封装应用图解、特点和优点、功能等，并给出了与DS125BR401A相关的TI元器件型号供参考。

DS125BR401A - 具有输入 CTLE 和输出去加重功能的 DS125BR401A 低功耗 12.5 Gbps 4 通道中继器 - PCIe转接驱动器/中继器 - PCIExpress - 德州仪器

产品特性

每通道 65mW（典型值）低功耗，具有将未使用的通道断电的选项
线性均衡可在 PCIe 和 SAS 中实现链路协商
支持带外 (OOB) 信令
高级信号调节 B 侧输入输出 (I/O)
- 6GHz 时，接收高达 24dB 的 CTLE
- 发射 (Tx) 去加重 (DE) > 10dB
- Tx 输出电压：700mV 至 1400mV
高级信号调节 A 侧 I/O
- 6GHz 时，接收高达 10dB 的 CTLE
- 线性输出驱动
- 输出电压范围超过 1200mV
可通过端子选择，EEPROM 或系统管理总线 (SMBus) 接口进行编程
单电源电压：2.5V 或 3.3V
-40°C 至 85°C 的工作温度范围
4kV 人体模型 (HBM) 静电放电 (ESD) 额定电压
10mm x 5.5mm 54 端子超薄四方扁平无引线 (WQFN) 封装内的直通布局布线

2 应用范围

SAS/SATA
PCI Express
其它速率高达 12Gbps 的私有接口

产品说明

DS125BR401A 是一款极低功率高性能中继器/转接驱动器，此款器件设计用于支持四条信道，这些信道上有速率高达 12Gbps 的高速接口。 B 侧接收器的连续时间线性均衡器 (CTLE) 在 6GHz (12Gbps) 时提供高达 +24dB 的高频增强，并且能够打开一个由于码间干扰 (ISI)（由诸如背板迹线或铜质同轴电缆等互连介质引起）而完全关闭的输入眼型状态。可编程均衡可在互连通道内的实体布局方面实现最大限度的灵活性。 A 侧通道具有一个 10dB 线性均衡器和线性输出驱动器。

A 侧通道有一个与线性输出驱动器配对使用的 3-10dB 可变线性均衡器。当在 SAS-3 和 PCIe GEN-3 应用中运行时，DS125BR401A 保留发射信号特性，从而使得主机控制器和端点能够协商发射均衡器系数。这个链路协商协议的透明管理有助于实现系统级互用性和最小延迟。

可通过端子、软件（SMBus 或 I2C）来轻松应用这个可配置设置，或者通过外部 EEPROM 来载入此设置。在 EEPROM 模式下，配置信息在加电时被自动载入，这样就免除了对于外部微控制器或软件驱动程序的需要。

器件信息

订货编号	封装	封装尺寸
DS125BR401ANJY	WQFN (48)	10mm x 5.5mm
