DS90UH925Q-Q1 - 具有 HDCP 的 5 - 85 MHz 24 位彩色 FPD-Link III 串行器
DS90UH925Q-Q1是TI德州仪器公司的一款FPD-LinkIII串行器/解串器产品,DS90UH925Q-Q1是具有 HDCP 的 5 - 85 MHz 24 位彩色 FPD-Link III 串行器,本站介绍了DS90UH925Q-Q1的封装应用图解、特点和优点、功能等,并给出了与DS90UH925Q-Q1相关的TI元器件型号供参考。
DS90UH925Q-Q1 - 具有 HDCP 的 5 - 85 MHz 24 位彩色 FPD-Link III 串行器 - FPD-LinkIII串行器/解串器 - 显示和成像串行器/解串器 - 德州仪器
产品特性
- 支持片上密钥存储的集成型 HDCP 密码引擎
- 具有 I2C 兼容串行控制总线的双向控制接口通道接口
- 支持高清 (720p) 数字视频格式
- 支持 RGB888 + VS,HS,DE 和 I2S 音频
- 支持 5 至 85MHz 并行时钟 (PCLK)
- 通过 1.8V 或 3.3V 兼容 LVCMOS I/O 接口实现 3.3V 单电源运行
- 长达 10 米的交流耦合生成树协议 (STP) 互连
- 并行 LVCMOS 视频输出
- 具有嵌入式时钟的 DC 均衡 & 扰频数据
- 受保护的 HDCP 内容
- 支持 HDCP 中继器应用
- 内部模式生成
- 低功率模式最大限度地减少了功率耗散
- 汽车应用级产品:符合 AEC-Q100 2 级要求
- > 8kV 人体模型 (HBM) 和 ISO 10605 静电放电 (ESD) 等级
- 向后兼容模式
2 应用范围
- 汽车导航显示屏
- 后座娱乐系统
产品说明

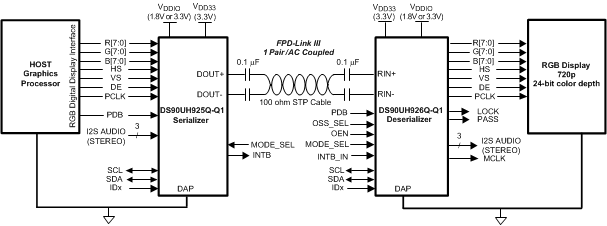

DS90UH925Q-Q1 串行器与 DS90UH926Q-Q1 解串器配套使用,可针对汽车娱乐系统内的内容受保护数字视频的安全分发提供一套解决方案。 这个芯片组将一个并行 RGB 视频接口转换为一个单对高速串行化接口。 数字视频数据采用业界标准的 HDCP 复制保护方案加以保护。 串行总线方案,FPD-Link III,支持通过单个差分链路实现视频和音频数据传输以及包括 I2C 通信在内的全双工控制。 通过单个差分对实现视频数据和控制的整合可减少互连线尺寸和重量,同时还消除了偏差问题并简化了系统设计。
DS90UH925Q-Q1 串行器嵌入时钟,内容保护数据有效载荷,并将信号电平位移至高速低压差分信令。 高达 24 位的 RGB 数据位连同 3 个视频控制信号和多达 2 个 I2S 数据输入被一起串化。
低压差分信令的使用、数据换序和随机生成以及展频定时兼容性最大限度地减少了电磁干扰 (EMI)。
串化器和解串器上都执行 HDCP 密码引擎。 HDCP 密钥被存储在片上存储器中。
产品器件信息
| 器件型号 | 封装 | 封装尺寸 |
|---|---|---|
| DS90UH925Q-Q1 | WQFN (48) | 7.00mm x 7.00mm |
