DS90UH949-Q1 - 支持 HDCP 的 1080p HDMI 到 FPD-Link III 桥接串行器

DS90UH949-Q1是TI德州仪器公司的一款FPD-LinkIII串行器/解串器产品，DS90UH949-Q1是支持 HDCP 的 1080p HDMI 到 FPD-Link III 桥接串行器，本站介绍了DS90UH949-Q1的封装应用图解、特点和优点、功能等，并给出了与DS90UH949-Q1相关的TI元器件型号供参考。

DS90UH949-Q1 - 支持 HDCP 的 1080p HDMI 到 FPD-Link III 桥接串行器 - FPD-LinkIII串行器/解串器 - 显示和成像串行器/解串器 - 德州仪器

产品特性

TMDS 时钟高达 170MHz，支持 WUXGA (1920x1200) 和 1080p60 分辨率（24 位色深）
单链路和双链路 FPD-Link III 输出
高清多媒体 (HDMI) v1.4b 输入
HDMI 模式 DisplayPort (DP++) 输入
具有片上密钥存储器的集成型高带宽数字内容保护 (HDCP) v1.4 加密引擎
最多支持 8 通道 HDMI 音频提取
高速反向通道，支持高达 2Mbps 的通用输入输出 (GPIO)
具有自动温度和老化补偿功能，支持长达 15 米的电缆
可跟踪扩展频谱输入时钟，以便减少电磁干扰 (EMI)
具有 1Mbps 快速模式+ 的 I2C（主/从）
SPI 直通接口
向后兼容 DS90UH926Q-Q1 和 DS90UH928Q-Q1 FPD-Link III 解串器
汽车应用级产品：符合 AEC-Q100 2 级要求

产品应用

汽车信息娱乐：
- 车载信息娱乐 (IVI) 主机和人机交互界面 (HMI) 模块
- 后座娱乐系统
- 数字仪表板
安全和监控摄像机
消费类输入 HDMI 端口

产品说明

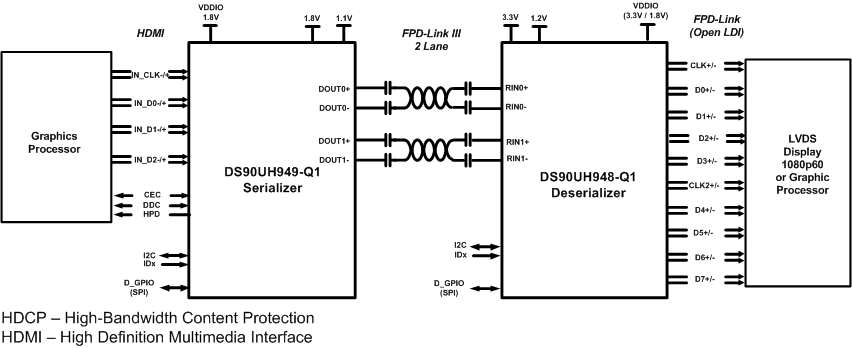

DS90UH949-Q1 是一款 HDMI 到 FPD-Link III 桥接器件，它与 FPD-Link III DS90UH940-Q1/DS90UH948-Q1 解串器配合使用，通过经济实用的 50Ω 单端同轴或 100Ω 差分屏蔽双绞线 (STP) 电缆提供单通道或双通道高速串行数据流。该器件可串行化 HDMI v1.4b 输入，支持高达 WUXGA 和 1080p60 的视频分辨率（24 位色深）。

FPD-Link III 接口支持通过同一条差分链路进行视频和音频数据传输以及全双工控制（包括 I2C 和 SPI 通信）。通过两个差分对实现视频数据和控制的整合可减小互连线尺寸和重量，并简化了系统设计。通过使用低压差分信令、数据换序和随机生成最大限度地减少了电磁干扰 (EMI)。在向后兼容模式下，该器件在单一差分链路上最高可支持 WXGA 和 720p 分辨率（24 位色深）。

DS90UH949-Q1 支持 HDCP 中继器应用，无需外部控制器即可处理所有认证和加密功能。 HDMI 音频和视频数据在输入端解密，并会在通过 FPD-Link III 接口发送出去之前重新加密。

DS90UH949-Q1 支持通过 HDMI 或外部 I2S 接口接收多通道音频。该器件也支持可选辅助音频接口。

产品器件信息

器件型号	封装	封装尺寸（标称值）
DS90UH949-Q1	VQFN RGC (64)	9.00mm x 9.00mm
