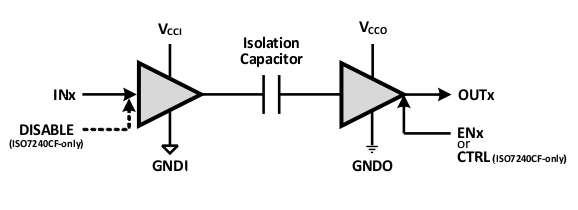

ISO7242C - 产品图解:
ISO7242C-四通道 2/2 25Mbps 数字隔离器
ISO7242C--数字隔离器-隔离
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - ISO7242C介绍
ISO7242C - 四通道 2/2 25Mbps 数字隔离器

ISO7242C是TI公司的一款无产品,ISO7242C是四通道 2/2 25Mbps 数字隔离器,本页介绍了ISO7242C的产品说明、应用、特性等,并给出了与ISO7242C相关的TI元器件型号供参考。

ISO7242C - 四通道 2/2 25Mbps 数字隔离器 - 无 - 数字隔离器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 25 and 150-Mbps Signaling Rate Options
    • Low Channel-to-Channel Output Skew; 1 ns Max
    • Low Pulse-Width Distortion (PWD); 2 ns Max
    • Low Jitter Content; 1 ns Typ at 150 Mbps
  • Selectable Default Output (ISO7240CF)
  • > 25-Year Life at Rated Working Voltage (See Application Note SLLA197 and Figure 16)
  • 4 kV ESD Protection
  • Operates With 3.3-V or 5-V Supplies
  • High Electromagnetic Immunity (See Application Report SLLA181)
  • –40°C to 125°C Operating Temperature Range
  • Safety and Regulatory Approvals:
    • VDE 4000 VPK Basic Insulation per DIN V VDE V 0884-10 (VDE V 0884-10):2006-12
    • 2.5 kVRMS Isulation for 1 minute per UL 1577
    • CSA Component Acceptance Notice #5A and IEC 60950-1 End Equipment Standard
产品应用
  • Industrial Fieldbus
  • Computer Peripheral Interface
  • Servo Control Interface
  • Data Acquisition
产品说明

The ISO7240, ISO7241 and ISO7242 are quad-channel digital isolators with multiple channel configurations and output enable functions. These devices have logic input and output buffers separated by TI’s silicon dioxide (SiO2) isolation barrier. Used in conjunction with isolated power supplies, these devices block high voltage, isolate grounds, and prevent noise currents from entering the local ground and interfering with or damaging sensitive circuitry.

The ISO7240 has all four channels in the same direction while the ISO7241 has three channels in the same direction and one channel in opposition. The ISO7242 has two channels in each direction.

产品器件信息
PART NUMBERPACKAGEBODY SIZE (NOM)
ISO7240CFSOIC (16)10.30 mm x 7.50 mm
ISO7240C
ISO7240M
ISO7241C
ISO7241M
ISO7242C
ISO7242M
