• 信号传输速率：高达 100Mbps
• 宽电源电压范围：2.25V 至 5.5V
• 2.25V 至 5.5V 电平转换
• 宽温度范围：–55°C 至 125°C
• 低功耗，每通道电流典型值为 1.7mA（1Mbps 时）
• 低传播延迟：典型值 11ns（5V 电源供电时）
• 行业领先的共模瞬态抗扰度 (CMTI)：±100kV/μs
• 优异的电磁兼容性 (EMC)
• 系统级静电放电 (ESD)、瞬态放电 (EFT) 以及抗浪涌保护
• 低辐射
• 隔离隔栅寿命：> 25 年
• 宽体小外形尺寸集成电路 (SOIC)-16 封装
• 安全及管理批准：中的安全及管理批准列表
  • 8000 VPK VIOTM 和 2121 VPK VIORM 增强型隔离，符合 DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 标准
  • 符合 UL 1577 标准且长达 1 分钟的 5.7kVRMS 隔离
  • CSA 组件接受通知 5A，IEC 60950-1、IEC 60601-1 和 IEC 61010-1 终端设备标准
  • 符合 GB4943.1-2011 的 CQC 认证

• 工业自动化
• 电机控制
• 电源
• 太阳能逆变器
• 医疗设备
• 混合动力电动汽车

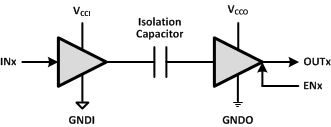

ISO7840 是一款高性能四通道数字隔离器，隔离电压高达 8000 VPK。 该器件已通过符合 VDE、CSA 和 CQC 标准的增强型隔离认证。 在隔离 CMOS 或者 LVCMOS 数字 I/O 时，该隔离器可提供高电磁抗扰度和低辐射，且具有低功耗特性。 每个隔离通道的逻辑输入和输出缓冲器均由二氧化硅 (SiO2) 绝缘隔栅分离开来。 该器件配有使能引脚，可用于将多个主驱动应用中的相应输出置于高阻态，也可用于降低功耗。 ISO7840 具有 4 个正向通道和 0 个反向通道。 如果出现输入功率或信号丢失，ISO7840 器件默认输出“高”电平，ISO7840F 器件默认输出“低”电平。 有关详细信息，请参阅 Device Functional Modes。 与隔离式电源一起使用时，这款器件可防止数据总线或者其他电路上的噪音电流进入本地接地和干扰或损坏敏感电路。 凭借创新的芯片设计和布线技术，ISO7840 的电磁兼容性得到了显著增强，从而可确保提供系统级 ESD、EFT 和浪涌保护并符合辐射标准。 ISO7840 采用 16 引脚 SOIC 宽体 (DW) 封装。
