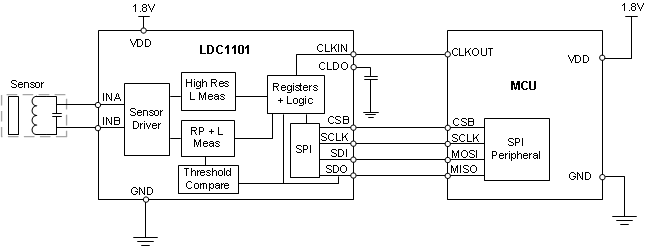

LDC1101 - 产品图解:


TI芯片:
- SN74ACT00BQAR - 集成电路(IC) > 逻辑 > 门和反相器
- ADS7822EB/250 - 集成电路(IC) > 数据采集 > 模数转换器(ADC)
- TPS51217DSCR - 集成电路(IC) > 电源管理(PMIC) > DC-DC 开关控制器
- TM4C1233E6PMIR - 集成电路(IC) > 嵌入式 > 微控制器
- TPS658640ZQZR - 集成电路(IC) > 电源管理(PMIC) > 电源管理 - 专用
- SN74S251N - 集成电路(IC) > 逻辑 > 信号开关,多路复用器,解码器
- TPS6503320FCRGERQ1 - 集成电路(IC) > 电源管理(PMIC) > 电源管理 - 专用
- LM4040CIM3-3.0/NOPB - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- OPA2340EA/250G4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN65LVDT32BD - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- LMC6484AIMX - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LM4051BEM3-ADJ/NOPB - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- TMDXCNCD28346-168 - 开发板,套件,编程器 > 评估板 > 嵌入式 MCU、DSP 评估板
- BQ25872YFFR - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- TRSF3232EIPWR - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- SN74LVTZ245PWLE - 集成电路(IC) > 逻辑 > 缓冲器,驱动器,接收器,收发器
- TPS92310DGS/NOPB - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- TCAN1044ADDFRQ1 - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- LMZ13608EVAL/NOPB - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- LP2960AIM-3.3/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性



LDC1101 - 1.8V、16 位 Rp 和 24 位 L 分辨率、单通道,具有 SPI
LDC1101是TI德州仪器公司的一款电感数字转换器产品,LDC1101是1.8V、16 位 Rp 和 24 位 L 分辨率、单通道,具有 SPI,本站介绍了LDC1101的封装应用图解、特点和优点、功能等,并给出了与LDC1101相关的TI元器件型号供参考。
LDC1101 - 1.8V、16 位 Rp 和 24 位 L 分辨率、单通道,具有 SPI - 电感数字转换器 - 电感式传感 - 德州仪器
产品特性
- 宽工作电压范围:1.8V 至 3.3V
- 传感器频率范围:500kHz 至 10MHz
- RP 分辨率:16 位
- L 分辨率:16/24 位
- 180kSPS 转换速率
- 阈值检测功能
- RP 测量的器件间偏差为 1%
- 电源电流:
- 关断模式下为 1.4µA
- 休眠模式下为 135µA
- 激活模式下为 1.9mA(未连接传感器)
- 距离分辨率可达亚微米级
- 支持远程放置传感器,以便将 LDC 与恶劣环境隔离
- 可防水、油、污垢、灰尘等环境干扰
- 外部组件数极少
- 无磁体操作
- 工作温度范围:-40°C 至 125℃
产品应用
- 高速轮齿计数
- 高速事件计数
- 电机转速感测
- 家用电器、汽车和消费类应用中的旋钮和拨盘
- 家用电器、汽车和消费类应用中的人机界面 (HMI)
- 按钮和键盘
- 电机控制
- 金属探测
产品说明
LDC1101 是一款 1.8V 至 3.3V、高分辨率电感数字转换器,可对位置、旋转或运动进行短距离、高速、无触点感测,即使存在污垢或灰尘也能够实现可靠、精确的测量,非常适合户外或严苛环境。
LDC1101 特有双感应测量内核,可在执行 > 150ksps 的 16 位 RP 和 L 测量的同时,进行分辨率高达 24 位的高分辨率 L 测量,采样速率可高达 180ksps 以上。 LDC1101 包含阈值比较功能,该功能可在器件运行时动态更新。
电感感测技术可实现对线性/角位置、位移、运动、压缩、振动、金属成分以及市面上包括汽车、消费类、计算机、工业、医疗和通信应用在内的很多其他应用的高精度测量。 电感感测技术能够以低于其他竞争对手解决方案的成本提供更为出色的性能和可靠性。
LDC1101 在小型 3mm × 3mm 10 引脚 VSON 封装内即可提供这些电感感测技术优势。 微控制器可使用 4 引脚 SPI™轻松配置 LDC1101。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| LDC1101 | VSON (10) | 3.00mm × 3.00mm |
