LM2776技术文档下载：

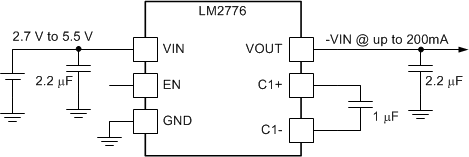

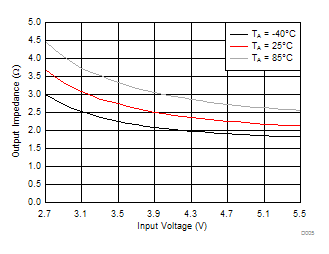

LM2776 - 产品图解：
LM2776 - LM2776 开关电容逆变器
LM2776是TI公司的一款电荷泵（无感应器）产品，LM2776是LM2776 开关电容逆变器，本页介绍了LM2776的产品说明、应用、特性等，并给出了与LM2776相关的TI元器件型号供参考。
LM2776 - LM2776 开关电容逆变器 - 电荷泵（无感应器） - DC/DC开关稳压器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 输入电压：2.7V 至 5.5V
- 200mA 输出电流
- 将输入电源电压反相
- 低电流脉频调制 (PFM) 模式操作
- 2MHz 开关频率
- 效率高达 90% 以上
- 限流和热保护
- 无电感
产品应用
- 运算放大器电源
- 接口电源
- 数据转换器电源
- 音频放大器电源
- 便携式电子设备
产品说明
LM2776 CMOS 电荷泵电压转换器可将 2.7V 至 5.5V 范围内的正电压反相，从而获得对应的等值负电压。 LM2776 采用三个低成本的电容即可提供 200mA 的输出电流，相比基于电感的转换器，解决了成本、尺寸和电磁干扰 (EMI) 多方面问题。
在大多数负载条件下，LM2776 的工作电流仅为 100μA，而工作效率高达 90% 以上，这对于需要高功率负电源的电池供电类系统而言堪称理想性能。
LM2776 一直以来始终采用 TI 的 6 引脚小外形尺寸晶体管 (SOT)-23 封装以保持小巧外形。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| LM2776 | SOT (6) | 2.90mm x 1.60mm |
