LM43600-Q1 - 符合汽车应用要求的 SIMPLE SWITCHER? 3.5V 至 36V、500mA 同步降压转换器

LM43600-Q1是TI德州仪器公司的一款转换器（集成开关）产品，LM43600-Q1是符合汽车应用要求的 SIMPLE SWITCHER? 3.5V 至 36V、500mA 同步降压转换器，本站介绍了LM43600-Q1的封装应用图解、特点和优点、功能等，并给出了与LM43600-Q1相关的TI元器件型号供参考。

LM43600-Q1 - 符合汽车应用要求的 SIMPLE SWITCHER? 3.5V 至 36V、500mA 同步降压转换器 - 转换器（集成开关） - DC/DC开关稳压器 - 德州仪器

产品特性

符合 AEC-Q100 标准（运行结温范围为 -40°C 至 +125°C）
稳压静态电流 33µA
可在轻负载条件下实现高效率（断续传导模式 (DCM) 和脉冲频率调制 (PFM)）

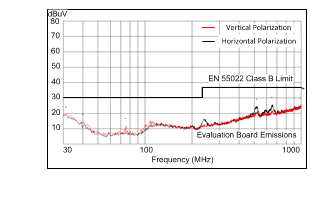

经测试符合 EN55022/CISPR 22 电磁干扰 (EMI) 标准
集成同步整流
可调频率范围：200kHz 至 2.2MHz（缺省值 500kHz）
与外部时钟频率同步
内部补偿1
与几乎任一陶瓷、固态电解、钽和铝质电容器组合一同工作时保持稳定
电源正常状态标志
软启动进入预偏置负载
内部软启动：4.1ms
可由外部电容器延长的软启动时间
输出电压跟踪功能
程序系统欠压闭锁 (UVLO) 精确使能
具有断续模式的输出短路保护
过热热关断保护

2 应用范围

AM 以下波段汽车应用
工业用电源
电信系统
通用宽 VIN 稳压
高效负载点稳压

产品说明

LM43600-Q1 SIMPLE SWITCHER® 稳压器是一款易于使用的同步降压 DC-DC 转换器，能够驱动高达 0.5A 的负载电流（输入电压范围为 3.5V 至 36V（瞬态电压 42V））。 LM43600-Q1 在极小解决方案尺寸内提供出色的效率、输出精度和压降电压。扩展系列产品能够以引脚到引脚兼容封装提供 1 A、2A 和 3A 负载电流选项。采用峰值电流模式控制来实现简单控制环路补偿和逐周期电流限制。其他诸如可编程开关频率、同步、电源正常标志、精确使能、内部软启动、可扩展软启动和跟踪等特性可以为广泛应用提供灵活且易于使用的平台。轻负载时的断续传导和自动频率调制可提升轻负载效率。此系列只需要很少的外部组件，并且引脚排列可实现简单、最优的印刷电路板 (PCB) 布局布线。保护特性包括热关断，VCC 欠压闭锁、逐周期电流限制和输出短路保护。 LM43600-Q1 器件采用散热薄型小外形尺寸 (HTSSOP)/PWP 16 引线封装 (5.1mm x 6.6mm x 1.2mm)，引线间距为 0.65mm。与 LM46000、LM46001、LM46002、LM43601、LM43602 和 LM43603 引脚到引脚兼容。

产品器件信息

器件型号	封装	封装尺寸（标称值）
LM43600-Q1	HTSSOP (16)	5.1mm x 6.6mm
