LMR14020技术文档下载：

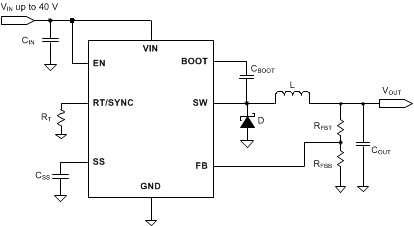

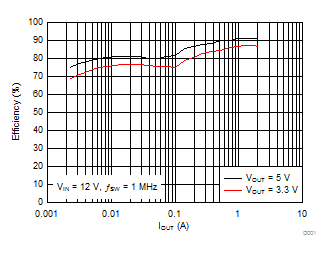

LMR14020 - 产品图解：
LMR14020 - LMR14020 具有 40μA 静态电流的 40V、2A SIMPLE SWITCHER?、2.2MHz 降压稳压器
LMR14020是TI公司的一款转换器（集成开关）产品，LMR14020是LMR14020 具有 40μA 静态电流的 40V、2A SIMPLE SWITCHER?、2.2MHz 降压稳压器，本页介绍了LMR14020的产品说明、应用、特性等，并给出了与LMR14020相关的TI元器件型号供参考。
LMR14020 - LMR14020 具有 40μA 静态电流的 40V、2A SIMPLE SWITCHER?、2.2MHz 降压稳压器 - 转换器（集成开关） - DC/DC开关稳压器 - TI公司（Texas Instruments，德州仪器）
产品特性
- 输入电压范围：4V 至 40V
- 2A 持续输出电流
- 40µA 超低工作静态电流
- 90mΩ 高侧金属氧化物半导体场效应晶体 (MOSFET)
- 最短导通时间：75ns
- 电流模式控制
- 可调节开关频率范围：200kHz 至 2.5MHz
- 与外部时钟频率同步
- 内部补偿方便使用
- 支持高占空比运行
- 精密使能引脚
- 关断电流：1µA
- 外部软启动
- 热保护、过压保护和短路保护
- 8 引脚 HSOIC PowerPAD™ 封装
2 应用范围
- 汽车电池稳压
- 工业用电源
- 电信和数据通信系统
- 电池供电系统
产品说明
LMR14020 器件是一款具有集成型高侧 MOSFET 的 40V、2A 降压稳压器。 该器件具有 4V 至 40V 的宽输入电压范围，适用于从工业到汽车各类应用中非稳压电源的电源调节。 该稳压器在休眠模式下的静态电流为 40µA，非常适合电池供电类系统。 并且在关断模式下具有 1μA 的超低电流，可进一步延长电池使用寿命。 该稳压器的可调开关频率范围较宽，这使得效率或外部元件尺寸能够得到优化。 内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。 并且还能够以最大限度减少器件的外部元件数。 精密使能输入简化了稳压器控制和系统电源排序。 此外，该器件还内置多种保护特性：逐周期电流限制保护、应对功耗过大的热感测和热关断保护、以及输出过压保护。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| LMR14020SDDA | HSOIC-8 | 4.89mm x 3.90mm |
