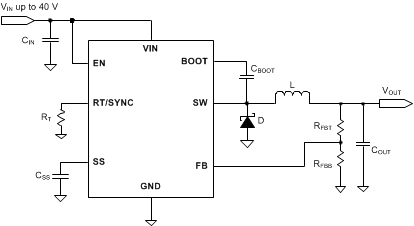

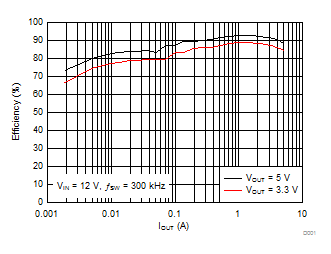

LMR14050 - 产品图解:
LMR14050-LMR14050 具有 40μA 静态电流的 40V、5A SIMPLE SWITCHER?、2.2MHz 降压稳压器
LMR14050-转换器(集成开关)-DC/DC开关稳压器-电源管理
LMR14050-LMR14050 SIMPLE SWITCHER? 40V 5A、2.2MHz 降压转换器,具有 40μA IQ  (Rev. A)
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - LMR14050介绍
LMR14050 - LMR14050 具有 40μA 静态电流的 40V、5A SIMPLE SWITCHER?、2.2MHz 降压稳压器

LMR14050是TI公司的一款转换器(集成开关)产品,LMR14050是LMR14050 具有 40μA 静态电流的 40V、5A SIMPLE SWITCHER?、2.2MHz 降压稳压器,本页介绍了LMR14050的产品说明、应用、特性等,并给出了与LMR14050相关的TI元器件型号供参考。

LMR14050 - LMR14050 具有 40μA 静态电流的 40V、5A SIMPLE SWITCHER?、2.2MHz 降压稳压器 - 转换器(集成开关) - DC/DC开关稳压器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 输入电压范围:4V 至 40V
  • 5A 持续输出电流
  • 40µA 超低工作静态电流
  • 90mΩ 高侧金属氧化物半导体场效应晶体 (MOSFET)
  • 最短导通时间:75ns
  • 电流模式控制
  • 可调节开关频率范围:200kHz 至 2.5MHz
  • 与外部时钟频率同步
  • 内部补偿方便使用
  • 支持高占空比运行
  • 精密使能引脚
  • 关断电流:1µA
  • 外部软启动
  • 热保护、过压保护和短路保护
  • 8 引脚 HSOIC PowerPAD™ 封装
2 应用范围
  • 汽车电池稳压
  • 工业用电源
  • 电信和数据通信系统
  • 电池供电系统
产品说明

LMR14050 器件是一款具有集成型高侧 MOSFET 的 40V、5A 降压稳压器。 该器件具有 4V 至 40V 的宽输入电压范围,适用于从工业到汽车各类应用中非稳压电源的电源调节。 该稳压器在休眠模式下的静态电流为 40µA,非常适合电池供电类系统。 并且在关断模式下具有 1μA 的超低电流,可进一步延长电池使用寿命。 该稳压器的可调开关频率范围较宽,这使得效率或外部元件尺寸能够得到优化。 内部环路补偿意味着用户不用承担设计环路补偿组件的枯燥工作。 并且还能够以最大限度减少器件的外部元件数。 精密使能输入简化了稳压器控制和系统电源排序。 此外,该器件还内置多种保护特性:逐周期电流限制保护、应对功耗过大的热感测和热关断保护、以及输出过压保护。

产品器件信息
器件型号封装封装尺寸(标称值)
LMR14050SDDAHSOIC-84.89mm x 3.90mm
