• 输出频率：50MHz 至 3800MHz
• 输入时钟频率高达 900MHz
• 相位检测器速率高达 200MHz
• 支持分数和整数两种模式
• 标准化锁相环 (PLL) 相位噪声为 –229dBc/Hz
• 标准化 PLL 1/f 噪声为 –120.8dBc/Hz
• 对于 2.5GHz 载波，1MHz 偏移时的压控振荡器 (VCO) 相位噪声为 –137dBc/Hz
• 整数模式下的抖动为 100fs（均方根 (RMS)）
• 可编程的分数调制器阶数
• 可编程的分数分母
• 高达 12dBm 的可编程输出功率
• 可编程的 32 级电荷泵电流
• 提供相应的可编程选项以使用外部 VCO
• 数字锁定检测
• 3 线串行接口和读回功能
• 单电源电压范围：3.15V 至 3.45V
• 支持最低至 1.6V 的逻辑电平

• 无线基础设施（通用移动通信系统 (UMTS)、长期演进技术 (LTE)、全球微波互联接入 (WiMax)、多标准基站）
• 无线宽带
• 测试和测量
• 时钟发生

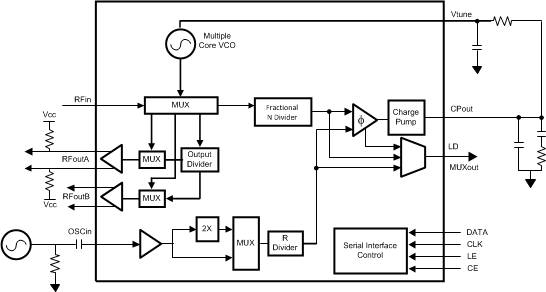

LMX2581E 是一款低噪声宽带频率合成器，其集成有 Δ-Σ 分数 N 锁相环 (PLL)、多核 VCO、可编程输出分频器以及两个差动输出缓冲器。 VCO 的频率范围为 1880MHz 至 3800MHz，既可以直接发送至输出缓冲器，也可以进行 2 至 38 范围内的分频。 每个缓冲器在 2700MHz 频率下都能够提供 -3dBm 至 +12dBm 范围内的输出功率。 该器件集成有低噪声、低压降稳压器 (LDO)，用于实现出色的抗扰度和稳定性能。

该合成器是一款高度可编程的器件，用户可通过编程来优化其性能。 在分数模式下，分母和调制器阶数均可编程，并且还可以配置抖动。 用户还能够直接指定 VCO 内核或者完全旁路掉内部 VCO。 最后，该器件还包含许多便捷功能，例如断电、快速锁定、自动静音以及锁定检测。 所有寄存器均可通过简单的 3 线接口进行编程，并且还提供读回功能。

LMX2581E 通过 3.3V 单电源供电运行，并且采用 32 引脚 5.0mm × 5.0mm 超薄型四方扁平无引线 (WQFN) 封装。
