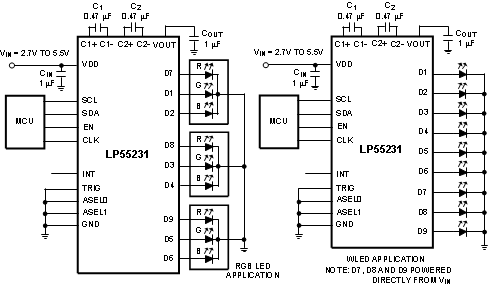

LP55231 - 产品图解:
LP55231-LP55231 可编程 9 输出 LED 驱动器
LP55231-指示灯/RGBW-LED驱动器-电源管理
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - LP55231介绍
LP55231 - LP55231 可编程 9 输出 LED 驱动器

LP55231是TI公司的一款指示灯/RGBW产品,LP55231是LP55231 可编程 9 输出 LED 驱动器,本页介绍了LP55231的产品说明、应用、特性等,并给出了与LP55231相关的TI元器件型号供参考。

LP55231 - LP55231 可编程 9 输出 LED 驱动器 - 指示灯/RGBW - LED驱动器 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 三个独立的程序执行引擎,9 个满量程电流为 25.5mA 的可编程输出,8 位电流设置分辨率和 12 位 PWM 控制分辨率
  • 自适应高效 1x/1.5x 分数型电荷泵 - 效率高达 94%
  • LED 驱动效率高达 93%
  • 电荷泵具有软启动和过流/短路保护
  • 内置 LED 测试
  • 待机电流典型值 200nA
  • 自动节能模式;IVDD = 10µA(典型值)
  • 两线制 I2C 兼容控制接口
  • 灵活的指令集
  • 大容量 SRAM 程序存储器
  • 小型应用电路
  • 源极(高侧)驱动器
  • 架构支持颜色控制
产品应用
  • 彩灯和指示灯
  • LED 背景照明
  • 触觉反馈
  • 可编程电流源
产品说明

LP55231 是一款 9 通道 LED 驱动器,专用于为移动设备制造灯光效果。 采用高效的电荷泵,支持在锂离子电池电压范围内驱动 LED。 该器件配有内部程序存储器,可在不使用处理器控制的情况下运行。

LP55231 有一个 I2C 兼容控制接口并配有四个引脚可选地址。 INT 引脚可用于在照明序列结束时(中断功能)通知处理器。 另外,该器件具有一个触发输入接口,可实现多个 LP55231 器件之间的同步。 根据 LED 正向电压要求自主选择最佳电荷泵增益,可在宽运行电压范围内保持出色的效率。 当 LED 输出未激活时,该器件能够自动进入节能模式,从而将空闲流耗降至 10µA(典型值)。 仅需四个小型的低成本陶瓷电容。

产品器件信息
器件型号封装封装尺寸(标称值)
LP55231WQFN (24)4.00mm x 4.00mm
