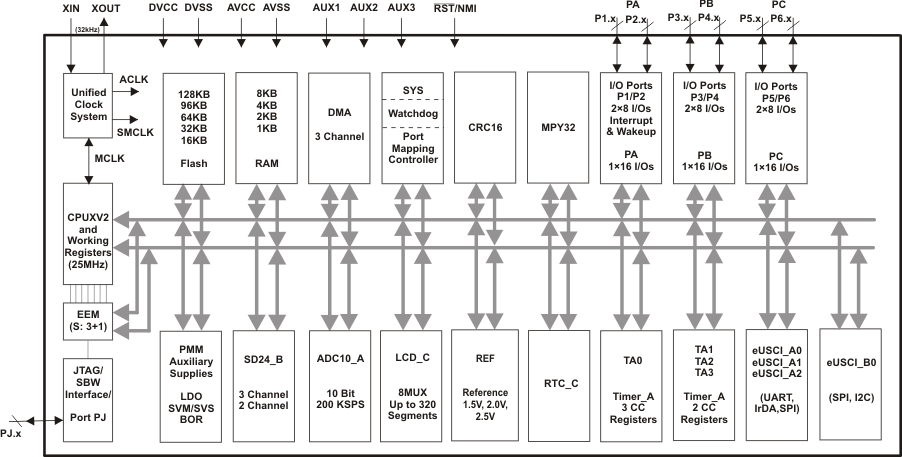

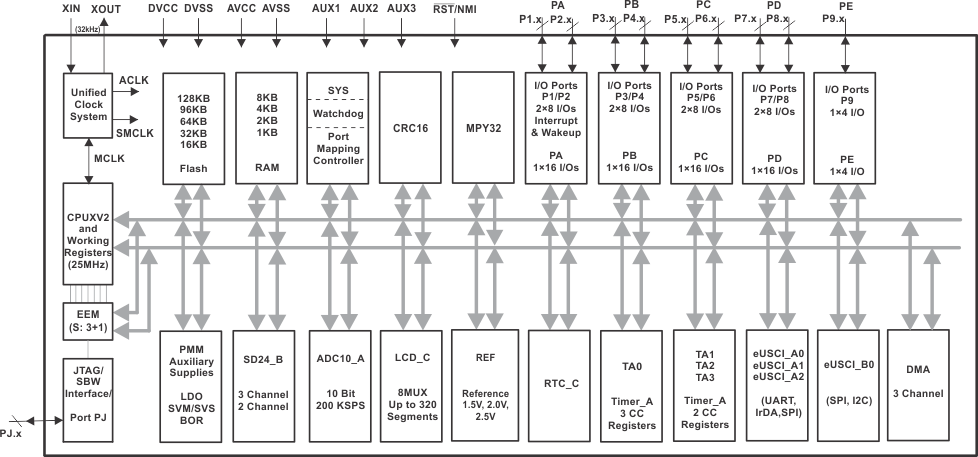

MSP430F6723A - 产品图解:
MSP430F6723A-MSP430F673xA、MSP430F672xA 混合信号微控制器
MSP430F6723A-低功耗高性能-低功耗MCU-微控制器(MCU)
MSP430F6723A-MSP430F673xA、MSP430F672xA 混合信号微控制器
承诺原装正品
专营TI,真正优化您的供应链
TI产品 - MSP430F6723A介绍
MSP430F6723A - MSP430F673xA、MSP430F672xA 混合信号微控制器

MSP430F6723A是TI公司的一款低功耗高性能产品,MSP430F6723A是MSP430F673xA、MSP430F672xA 混合信号微控制器,本页介绍了MSP430F6723A的产品说明、应用、特性等,并给出了与MSP430F6723A相关的TI元器件型号供参考。

MSP430F6723A - MSP430F673xA、MSP430F672xA 混合信号微控制器 - 低功耗高性能 - 低功耗MCU - TI公司(Texas Instruments,德州仪器)

1 器件概述
产品特性
  • 低电源电压范围:3.6V 到低至 1.8V
  • 超低功耗
    • 激活模式 (AM):所有系统时钟激活在 8MHz、3.0V 且闪存程序执行时为 265µA/MHz(典型值)在 8MHz、3.0V 且 RAM 程序执行时为 140µA/MHz(典型值)
    • 待机模式 (LPM3):实时时钟(采用晶振)、看门狗和电源监控器工作,完全 RAM 保持,快速唤醒:3.0V 时为 1.7µA,3.0V 时为 2.5µA(典型值)
    • 关闭模式 (LPM4):完全 RAM 保持,电源监控器工作,快速唤醒:3.0V 时为 1.6µA(典型值)
    • 关断 RTC 模式 (LPM3.5):关断模式,RTC(采用晶振)工作:3.0V 时为 1.24µA(典型值)
    • 关断模式 (LPM4.5):3.0V 时为 0.78µA(典型值)
  • 在 3µs(典型值)内从待机模式唤醒
  • 16 位精简指令集 (RISC) 架构、扩展内存、高达 25MHz 系统时钟
  • 灵活的电源管理系统
    • 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
    • 电源电压监视、监控、和临时限电
    • 由多达 2 个辅助电源供电的系统运行
  • 单一时钟系统
    • 针对频率稳定的锁相环 (FLL) 控制环路
    • 低功耗低频内部时钟源 (VLO)
    • 低频修整内部基准源 (REFO)
    • 32kHz 晶体 (XT1)
  • 一个具有 3 个捕捉/比较寄存器的 16 位定时器
  • 3 个 16 位定时器,每个定时器具有 2 个捕捉/比较寄存器
  • 增强型通用串行通信接口 (eUSCI)
    • eUSCI_A0、eUSCI_A1 和 eUSCI_A2
      • 增强型通用异步收发器 (UART) 支持自动波特率检测
      • IrDA 编码器和解码器
      • 同步串行外设接口 (SPI)
    • eUSCI_B0
      • 支持多个从器件寻址的 I2C
      • 同步串行外设接口 (SPI)
  • 具有晶振偏移校准和温度补偿功能的受密码保护的 RTC
  • 用于备用子系统的独立电压电源
    • 32kHz 低频振荡器 (XT1)
    • 实时时钟
    • 备用存储器(4 × 16 位)
  • 三个具有差分可编程增益放大器 (PGA) 输入的 24 位 Σ-Δ 模数转换器 (ADC)
  • 具有 8 路复用模式下高达 320 段对比度控制 的集成 LCD 驱动器
  • 硬件乘法器支持 32 位运算
  • 10位 200ksps ADC
    • 内部基准
    • 采样和保持、自动扫描特性
    • 多达 6 个外部通道和 2 个内部通道,包括温度传感器
  • 3 通道内部直接内存访问 (DMA)
  • 串行板上编程,无需外部编程电压
  • Table 3-1 汇总了可用的系列产品成员
  • 采用 100 引脚和 80 引脚薄型方形扁平 (LQFP) 封装
  • 要获得完整的模块说明,请参阅《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》 (文献号:SLAU208)
产品应用范围
  • 单相电子式电度表
  • 能量监控
  • 公用事业仪表计量
产品说明

德州仪器 (TI) 的 MSP430™ 超低功率微控制器家族包含有多种器件,这些器件针对多种应用提供了不同的外设集合。 此架构,与多种低功耗模式配合使用,是在便携式测量应用中实现延长电池寿命的最优选择。 该器件具有一个强大的 16 位 RISC CPU,16 位寄存器,以及常数发生器,以便于获得最大编码效率。 此数控振荡器 (DCO) 可在 3 µs(典型值)内实现从低功率模式唤醒至激活模式。

MSP430F673xA 和 MSP430F672xA 微控制器配有以下外设:3 个高性能 24 位 Σ-Δ ADC、1 个 10 位 ADC,4 个 eUSCI(3 个 eUSCI_A 模块和 1 个 eUSCI_B 模块)、4 个 16 位定时器、1 个硬件乘法器、1 个 DMA 模块、1 个具有报警功能的 RTC 模块、1 个具有集成对比度控制的 LCD 驱动器以及 1 个辅助电源系统;100 引脚封装器件的 I/O 引脚多达 72 个,而 80 引脚封装器件的 I/O 引脚多达 52 个。

产品器件信息
器件型号封装封装尺寸(2)
MSP430F6736APZLQFP (100)14mm x 14mm
MSP430F6736APNLQFP (80)12mm x 12mm
