MSP430F5132 - MSP430F51x2 混合信号微控制器

MSP430F5132是TI德州仪器公司的一款低功耗高性能产品，MSP430F5132是MSP430F51x2 混合信号微控制器，本站介绍了MSP430F5132的封装应用图解、特点和优点、功能等，并给出了与MSP430F5132相关的TI元器件型号供参考。

MSP430F5132 - MSP430F51x2 混合信号微控制器 - 低功耗高性能 - 低功耗MCU - 德州仪器

1 器件概述

产品特性

低电源电压范围： 3.6V 到 1.8V
超低功耗
- 激活模式(AM)：180µA/MHz
- 待机模式（LPM3 WDT 模式，3V）：1.1µA
- 关闭模式（LPM4 RAM 保持，3V）：0.9µA
- 关断模式 (LPM4.5，3V)：0.25µA
可在 5µs 内从待机模式唤醒
16 位精简指令集计算机 (RISC) 架构，扩展内存，40ns 指令周期时间
灵活的电源管理系统
- 内置可编程的低压降稳压器 (LDO)
- 电源电压监控、监视、和临时限电
统一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 晶振 (XT1)
- 频率高达 25MHz 的高频晶振 (XT1)
硬件乘法器支持 32 位运算
3 通道 DMA
多达 12 个 5V 耐压数字推挽式 I/O，驱动强度高达 20mA(1)
具有 3 个捕捉/比较寄存器且支持高分辨率模式的 16 位定时器 TD0
具有 3 个捕捉/比较寄存器且支持高分辨率模式的 16 位定时器 TD1
具有 3 个捕捉/比较寄存器的 16 位定时器 TA0
通用串行通信接口 (USCI) (1)
- USCI_A0 支持：
  - 增强型通用异步收发器 (UART) 支持自动波特率检测
  - IrDA 编码和解码
  - 同步串行外设接口 (SPI)
- USCI_B0 支持：
  - I2C
  - 同步串行外设接口 (SPI)
10 位 200ksps 模数转换器 (ADC)
- 内部基准电压
- 采样保持
- 自动扫描功能
- 多达 8 个外部通道和 2 个内部通道，其中包括温度传感器(1)
多达 16 通道的片上比较器，包含超低功耗模式(1)
串行板上编程，无需外部编程电压
Section 3 总结了可用的系列产品成员
采用 40 引脚四方扁平无引线 (QFN) (RSB)，38 引脚薄型小外形尺寸 (TSSOP) (DA)，和 40 引脚芯片尺寸球状引脚栅格阵列 (BGA) (YFF) 封装
要获得完整的模块说明，请参见 《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》 (SLAU208)

(1) 40 引脚 QFN 封装选项提供全部功能。要了解其他封装的可用功能，请参见Section 4.4。

产品应用范围

模拟和数字传感器系统
LED 照明
数字电源
电机控制
遥控
恒温器

产品说明

德州仪器 (TI) 的 MSP430™ 超低功耗微控制器系列提供多种器件型号，针对不同应用提供不同的外设配置。此架构，与 5 种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的 16 位 RISC CPU，使用16 位寄存器，以及常数发生器，以便于获得最大编码效率。此数控振荡器 (DCO) 可使器件在不到 5µs 的时间内实现从低功耗模式唤醒至激活模式。

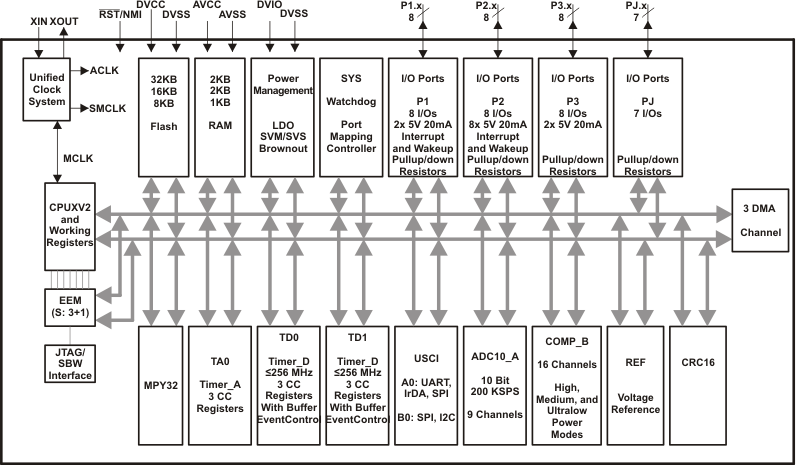

MSP430F51x2 系列微控制器配有 2 个 16 位高分辨率定时器、2 个 USCI（USCI_A0 和 USCI_B0）、1 个 32 位硬件乘法器、1 个高性能 10 位 ADC、1 个片上比较器、1 个三通道 DMA、5V 耐压 I/O 以及多达 29 个 I/O 引脚。

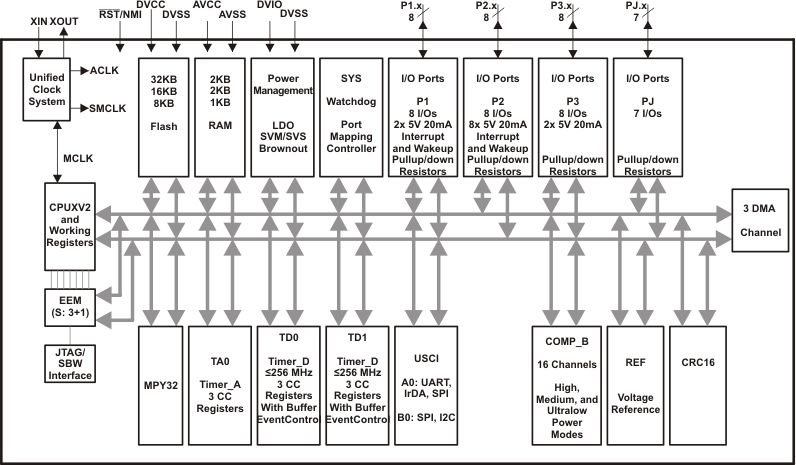

MSP430F51x1 系列微控制器配有 2 个 16 位高分辨率定时器、2 个 USCI（USCI_A0 和 USCI_B0）、1 个 32 位硬件乘法器、1 个片上比较器、1 个三通道 DMA、5V 耐压 I/O 以及多达 29 个 I/O 引脚。

这些器件的典型应用包括：模拟和数字传感器系统、LED 照明、数字电源、电机控制、远程控制、温度调节装置、数字定时器和手持式仪表。

产品器件信息

器件型号	封装	封装尺寸(2)
MSP430F5172IYFF	DSBGA (40)	3.1mm x 2.8mm
MSP430F5172IRSB	WQFN (40)	5mm x 5mm
MSP430F5172IDA	TSSOP (38)	12.5mm x 6.2mm
