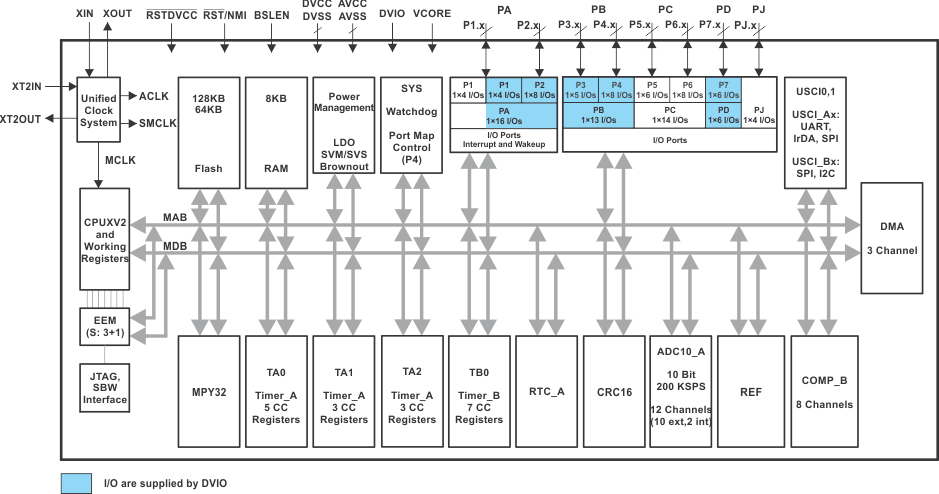

MSP430F5217 - 产品图解：
TI芯片：
- LM4120IM5X-2.5/NOPB - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- TLV274IN - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- OPA4348AID - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TPS2211AIDBG4 - 集成电路（IC） > 电源管理（PMIC） > 配电开关，负载驱动器
- TPS22946YZPR - 集成电路（IC） > 电源管理（PMIC） > 配电开关，负载驱动器
- SN74LVC3G58PWR - 集成电路（IC） > 逻辑 > 门和反相器 - 多功能，可配置
- CDC536DBR - 集成电路（IC） > 时钟/定时 > 时钟发生器，PLL，频率合成器
- LM5022EVAL - 开发板，套件，编程器 > 评估板 > DC/DC 和 AC/DC（离线）SMPS 评估板
- ADS1115LIDGSR - 集成电路（IC） > 数据采集 > 模数转换器（ADC）
- SN75C3243DW - 集成电路（IC） > 接口 > 驱动器，接收器，收发器
- TPS79933DRVT - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- ISO7821LLDWW - 隔离器 > 数字隔离器
- PT4412N - 直流转换器
- CD4034BNSR - 逻辑 - 移位寄存器
- LP2982AIM5X-5.0/NOPB - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
- MMWAVEICBOOST - 开发板，套件，编程器 > 评估板 > 扩展板，子卡
- UCC5686PMG4 - 集成电路（IC） > 接口 > 信号端接器
- SN74AUP1G08DCKRG4 - 集成电路（IC） > 逻辑 > 门和反相器
- INA186A4IYFDR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- TPS73125DBVRG4 - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - 线性
MSP430F5217 - MSP430F522x、MSP430F521x 混合信号微处理器
MSP430F5217是TI德州仪器公司的一款低功耗高性能产品，MSP430F5217是MSP430F522x、MSP430F521x 混合信号微处理器，本站介绍了MSP430F5217的封装应用图解、特点和优点、功能等，并给出了与MSP430F5217相关的TI元器件型号供参考。
MSP430F5217 - MSP430F522x、MSP430F521x 混合信号微处理器 - 低功耗高性能 - 低功耗MCU - 德州仪器
1 器件概述
产品特性
- 双电源电压器件
- 主电源 (AVVC，DVVC)：
- 由外部电源供电：3.6V 低至 1.8V
- 多达 22 个通用 I/O，具有多达四个外部中断
- 低压接口电源 (DVIO)：
- 由独立的外部电源供电：1.62V 至 1.98V
- 多达 31 个通用 I/O，具有多达 12 个外部中断
- 串行通信
- 主电源 (AVVC，DVVC)：
- 超低功耗
- 激活模式 (AM)：所有系统时钟激活在 8MHz，3.0V，闪存程序执行时为 290µA/MHz（典型值）在 8MHz，3.0V，RAM 程序执行时为 150µA/MHz（典型值）
- 待机模式 (LPM3)：带有晶振的实时时钟 (RTC)，看门狗和电源监视器可用，完全 RAM 保持，快速唤醒：2.2V 时为 1.9µA，3.0V 时为 2.1µA（典型值）低功耗振荡器 (VLO)，通用计数器，看门狗和电源监视器可用，完全 RAM 保持，快速唤醒：3.0V 时为 1.4µA（典型值）
- 关闭模式 (LPM4)：完全 RAM 保持，电源监视器可用，快速唤醒：3.0V 时为 1.1µA（典型值）
- 关断模式 (LPM4.5)：3.0V 时为 0.18µA（典型值）
- 在 3.5µs（典型值）内从待机模式唤醒
- 16 位精简指令集计算机 (RISC) 架构，扩展内存，高达 25MHz 的系统时钟
- 灵活的电源管理系统
- 可设定经稳压内核电源电压的完全集成低压降稳压器 (LDO)
- 电源电压监控、监视、和临时限电
- 统一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz 手表晶振 (XT1)
- 高达 32MHz 的高频晶振 (XT2)
- 具有 5 个捕捉/比较寄存器的 16 位定时器 TA0，Timer_A
- 具有 3 个捕捉/比较寄存器的 16 位定时器 TA1，Timer_A
- 具有 3 个捕捉/比较寄存器的 16 位定时器 TA2，Timer_A
- 具有 7 个捕捉/比较影子寄存器的 16 位定时器 TB0，Timer_B
- 2 个通用串行通信接口
- USCI_A0 和 USCI_A1 每个都支持：
- 具有自动波特率检测功能的增强型通用异步收发器 (UART)
- IrDA 编码器和解码器
- 同步串行外设接口 (SPI)
- USCI_B0 和 USCI_B1 每个都支持：
- I2C
- 同步串行外设接口 (SPI)
- USCI_A0 和 USCI_A1 每个都支持：
- 带内部基准、采样与保持功能的 10 位模数转换器 (ADC)
- 比较器
- 硬件乘法器支持 32 位运算
- 串行板上编程，无需外部编程电压
- 三通道内部 DMA
- 具有 RTC 功能的基本定时器
- Table 3-1总结了可用的系列产品成员
- 要获得完整的模块说明，请参阅《MSP430x5xx 和 MSP430x6xx 系列产品用户指南》 (SLAU208)
- 关于设计指南，请参见《使用 MSP430F522x 和 MSP430F521x 器件进行设计》(SLAA558)
产品应用范围
- 模拟和数字传感器系统
- 数据记录器
- 通用应用
产品说明
德州仪器 (TI) 的 MSP430™ 超低功率微控制器家族包含有多种器件，这些器件针对多种应用提供了不同的外设集合。 此架构，与多种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。 该器件具有一个强大的 16 位 RISC CPU，16 位寄存器，以及常数发生器，以便于获得最大编码效率。 此数控振荡器 (DCO) 可在 3.5µs（典型值）内实现从低功率模式唤醒至激活模式。
MSP430F522x 系列微控制器配有四个 16 位定时器、一个高性能 10 位 ADC、两个通用串行通信接口 (USCI)、一个硬件乘法器、DMA、比较器和具有报警功能的 RTC 模块。
MSP430F521x 系列包括除 ADC 以外的所有 MSP430F522x 系列的外设。
所有器件有一个分离的 I/O 电源系统，此系统可实现与其它具有标称值为 1.8V I/O 接口而又无需外部电平转换的器件的无缝接口。
典型应用包括模数传感器系统、数据记录器和多种通用应用。
产品器件信息
| 部件号 | 封装 | 封装尺寸(2) |
|---|---|---|
| MSP430F5229RGC | VQFN (64) | 9mm x 9mm |
| MSP430F5229ZQE | BGA (80) | 5mm x 5mm |
| MSP430F5224RGZ | VQFN (48) | 7mm x 7mm |
| MSP430F5219YFF | DSBGA (64) | 3.5mm x 3.5mm |
