OPA1688技术文档下载：
OPA1688 - 产品图解：
OPA1688 - Sound Plus 低失真高驱动音频运算放大器
OPA1688是TI公司的一款精密放大器产品，OPA1688是Sound Plus 低失真高驱动音频运算放大器，本页介绍了OPA1688的产品说明、应用、特性等，并给出了与OPA1688相关的TI元器件型号供参考。
OPA1688 - Sound Plus 低失真高驱动音频运算放大器 - 精密放大器 - 运算放大器(OpAmp) - TI公司（Texas Instruments，德州仪器）
产品特性

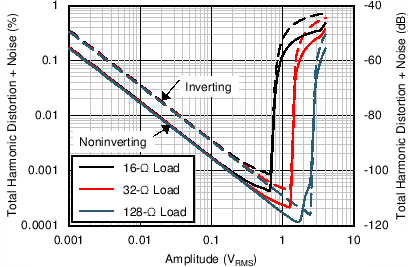

- THD+N，50mW，32Ω，1kHz，–109dB
- 宽电源范围：
- 4.5V 至 36V，±2.25V 至 ±18V
- 低偏移电压：±0.25mV
- 低偏移漂移：±0.5µV/°C
- 增益带宽：10MHz
- 低输入偏置电流：±10pA
- 低静态电流：每个放大器 1.6mA
- 低噪声：8nV/√Hz
- 已过滤电磁干扰 (EMI) 和射频干扰 (RFI) 的输入
- 输入范围包括负电源
- 输入范围运行至正电源
- 轨到轨输出
- 高共模抑制：120dB
- 行业标准封装：
- SOIC-8 和 SOIC-14
- 微型封装：
- 双路版本采用 WSON-8 封装，四路版本采用 VQFN-16 封装
产品应用

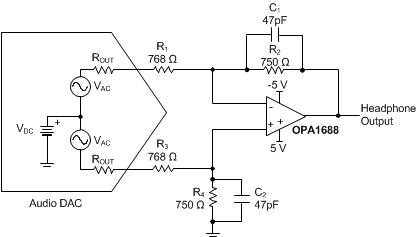

- 耳机驱动器
- 模拟和数字混音器
- 音效处理器
- 变频器放大器
- 乐器
- A/V接收器
- DVD和 蓝光(Blu-Ray)™ 播放器
- 车载音频系统
产品说明
OPA1688 和 OPA1689 属于 SoundPlus™ 36V、单电源、低噪声运算放大器系列，该系列放大器能够在 +4.5V (±2.25V) 至 +36V (±18V) 的电源范围内运行。 这些最新补充的高压音频运算放大器与 OPA16xx 器件搭配，为用户提供了广泛的带宽、噪声和功率选择，可以满足各种应用的需要。 OPA168x 采用微型封装，并且偏移、漂移和静态电流均较低。 这些器件还具有高带宽、快速转换率和高输出电流驱动能力。 双路和四路版本具有相同的技术规格，可最大程度地提高设计灵活性。
大多数运算放大器仅有一个指定的电源电压，OPA168x 系列则有所不同，其可在 4.5V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致反相。 输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。 请注意这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时性能会受到影响。
OPA168x 系列运算放大器的额定运行温度范围为 -40°C 至 85°C。
产品器件信息
| 器件型号 | 封装 | 封装尺寸（标称值） |
|---|---|---|
| OPA1688 | SOIC (8) | 4.90mm x 3.91mm |
| WSON (8) | 3.00mm × 3.00mm | |
| OPA1689(2) | SOIC (14) | 8.65mm x 3.91mm |
| VQFN (16) | 3.50mm x 3.50mm |
