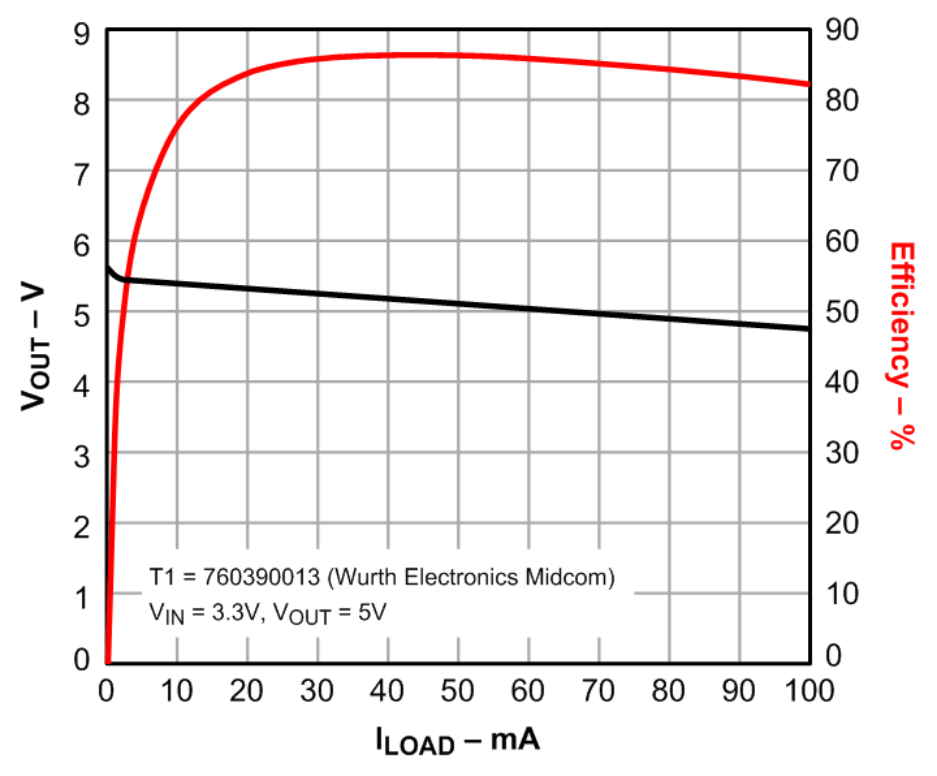

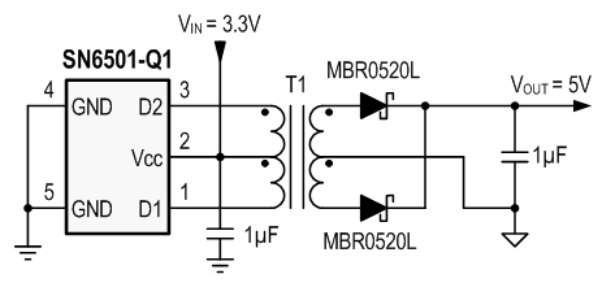

SN6501-Q1 - 产品图解：
SN6501-Q1-用于隔离电源的变压器驱动器，SN6501-Q1
SN6501-Q1-隔离式DC/DC转换器-离线隔离型DC/DC控制器和转换器-电源管理
SN6501-Q1-SN6501-Q1 用于隔离电源的变压器驱动器 (Rev. A)
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - SN6501-Q1介绍

SN6501-Q1 - 用于隔离电源的变压器驱动器，SN6501-Q1

SN6501-Q1是TI德州仪器公司的一款隔离式DC/DC转换器产品，SN6501-Q1是用于隔离电源的变压器驱动器，SN6501-Q1，本站介绍了SN6501-Q1的封装应用图解、特点和优点、功能等，并给出了与SN6501-Q1相关的TI元器件型号供参考。

SN6501-Q1 - 用于隔离电源的变压器驱动器，SN6501-Q1 - 隔离式DC/DC转换器 - 离线隔离型DC/DC控制器和转换器 - 德州仪器

产品特性
  • 符合汽车应用要求
  • 符合 AEC-Q100 标准的下列结果
    • 器件温度 1 级：-40°C 至 125°C 的环境运行温度范围
    • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级 H2
    • 器件充电器件模型 (CDM) ESD 分类等级 C4B
  • 用于小型变压器的推挽驱动器
  • 3.3V 或 5V 单电源
  • 高初级侧电流驱动：
    • 5V 电源：350mA（最大值）
    • 3.3V 电源：150 mA（最大值）
  • 整流输出上的低纹波允许使用小型输出电容器
  • 小型 5 引脚 SOT-23 封装
2 应用范围
  • 用于控制器局域网 (CAN)，RS-485，RS-422，RS-232，串行外设接口 (SPI)，I2C，低功耗局域网 (LAN) 的隔离接口电源
  • 工业自动化
  • 过程控制
  • 医疗设备
产品说明

SN6501-Q1 是一款单片振荡器/电源驱动器，特别设计用于隔离接口应用中的小外形尺寸隔离电源。 该器件可驱动来自 3.3V 或者 5V 直流 (DC) 电源的薄型中间抽头的变压器初级。 根据变压器的匝数比，变压器的次级可被卷绕以提供任意隔离电压。

SN6501-Q1 包含一个振荡器，之后是一个栅极驱动电路，此电路提供补偿输出信号以驱动接地基准 N 通道电源开关。 此内部逻辑电路确保了两个开关之间的先开后和操作。

SN6501-Q1 采用小型 SOT-23 (5) 封装，其额定运行温度范围为 -40°C 至 125°C。

产品器件信息
部件号封装封装尺寸（标称值）
SN6501-Q1SOT-23 (5)2.90mm x 1.60mm
