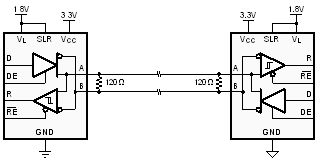

SN65HVD01 - 产品图解：
TI芯片：
- TPS53126RGET - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- 100123W-MIL - 集成电路（IC） > 逻辑 > 缓冲器，驱动器，接收器，收发器
- INA4290A4IRGVR - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- SMP-TPS7A3001-MVK - 开发板，套件，编程器 > 评估板 > 线性稳压器评估板
- UC2572N - 集成电路（IC） > 电源管理（PMIC） > DC-DC 开关控制器
- P82B715PE4 - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- CLC730145/NOPB - 开发板，套件，编程器 > 评估板 > 运算放大器评估板
- SN74CBTD3305CPW - 集成电路（IC） > 逻辑 > 信号开关，多路复用器，解码器
- LM4140CCM-2.5 - 集成电路（IC） > 电源管理（PMIC） > 电压基准
- ISO7021FD - 隔离器 > 数字隔离器
- MSP430I2021TPWR - 集成电路（IC） > 嵌入式 > 微控制器
- LM5101AMX - 集成电路（IC） > 电源管理（PMIC） > 栅极驱动器
- LP2989AILD-4.0/NOPB - 电源管理IC - 稳压器 - 线性
- SN74HC86NS - 集成电路（IC） > 逻辑 > 门和反相器
- TPS3820-33QPDBVRQ1 - 集成电路（IC） > 电源管理（PMIC） > 监控器
- TMS320C6727BGDH350 - 集成电路（IC） > 嵌入式 > DSP（数字信号处理器）
- DS50PCI402SQ/NOPB - 集成电路（IC） > 接口 > 信号缓冲器、中继器、分离器
- LPC660IN - 集成电路（IC） > 线性 > 放大器 > 仪器，运算放大器，缓冲器
- LM2426TE - 集成电路（IC） > 线性 > 放大器 > 视频放大器和模块
- TL2575HV-15IKTTR - 集成电路（IC） > 电源管理（PMIC） > 稳压器 - DC-DC 开关稳压器
SN65HVD01 - SN65HVD01 数据表
SN65HVD01是TI德州仪器公司的一款TI芯片产品，SN65HVD01是SN65HVD01 数据表，本站介绍了SN65HVD01的封装应用图解、特点和优点、功能等，并给出了与SN65HVD01相关的TI元器件型号供参考。
SN65HVD01 - SN65HVD01 数据表 - TI芯片 - RS-485收发器 - 德州仪器
产品特性
- 超过 TIA-485 标准的要求
- 针对数据和使能信号的 1.65V 至 3.6V 电源
- 针对总线信号的 3V 至 3.6V 电源
- SLR 引脚可选数据速率：250ksps 或 20Mbps
- 1/8 单位负载在一条总线上支持多达 256 个节点
- 小型 3mm x 3mm 小外形尺寸无引线 (SON) 封装
- 故障安全接收器（总线开路、总线短接、总线闲置）
- 运行温度范围：-40°C 至 125°C
- 总线引脚保护大于：
- ±15kV 人体模型 (HBM) 保护
- ±16kV IEC61000-4-2 接触放电
- ±16kV IEC61000-4-2 空气放电
- 4kV IEC61000-4-4 快速瞬态突发
2 应用范围
- 电信基础设施
- 高速数据链路
- 低压 µC 通信
产品说明
SN65HVD01 是一款低功耗，250ksps 或 20Mbps 数据速率可选 RS-485 收发器，此收发器采用 1.65V 至 3.6V 电源用于数据和使能信号，而针对总线信号采用一个 3.3V ± 10% 电源。 此器件被设计用于要求同步（并行收发器）信号时序的应用。 片上瞬态抑制保护此器件不受 IEC 61000 静电放电 (ESD) 和电快速瞬变 (EFT) 瞬态的影响而损坏。
此器件组合有一个差分驱动器和一个差分接收器，这些器件被内部连接以形成一个适用于半双工（两线制总线）通信的总线端口。 此器件特有一个宽共模电压范围，这使得此器件适合于长线缆运行上的多点应用。 SN65HVD01 采用极小型，3mm x 3mm，SON 封装，运行温度范围 -40°C 至 125°C。
器件信息
| 订货编号 | 封装 | 封装尺寸 |
|---|---|---|
| SN65HVD01DRC | SON (10) | 3mm x 3mm |
