TLV713P - 用于便携式设备的 150mA、低 IQ、低噪音、低压降稳压器
TLV713P是TI德州仪器公司的一款单通道LDO产品,TLV713P是用于便携式设备的 150mA、低 IQ、低噪音、低压降稳压器,本站介绍了TLV713P的封装应用图解、特点和优点、功能等,并给出了与TLV713P相关的TI元器件型号供参考。
TLV713P - 用于便携式设备的 150mA、低 IQ、低噪音、低压降稳压器 - 单通道LDO - 线性稳压器(LDO) - 德州仪器
产品特性
- 使用或不使用电容时均可稳定运行
- 折返过流保护
- 封装:
- 1mm × 1mm 4 引脚 X2SON
- 5 引脚小外形尺寸晶体管 (SOT)-23

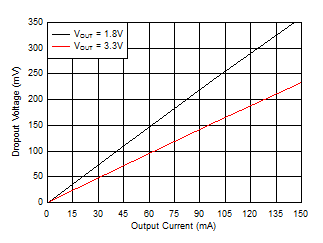

- 极低压降:150mA 时为 230mV
- 准确度:1%
- 低 IQ:50µA
- 输入电压范围:1.4V 至 5.5V
- 可用固定输出电压: 1V 至 3.3V
- 高电源抑制比 (PSRR):1kHz 时为 65dB
- 有源输出放电(仅限 P 版本)
产品应用
- 掌上电脑 (PDA) 和电池供电便携式设备
- MP3 播放器和其它手持产品
- 无线局域网 (WLAN) 及其他 PC 附加卡
产品说明
TLV713 系列低压降 (LDO) 线性稳压器是具有出色线路和负载瞬态性能的低静态电流 LDO 并且设计用于功耗敏感应用。 这些器件提供了 1% 的典型准确度。

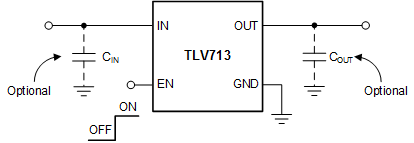

TLV713 系列器件经过设计,无需使用输出电容即可稳定运行。 移除输出电容器可实现极小的解决方案尺寸。 然而,如果使用了一个输出电容器,TLV713 系列也可与任何输出电容器实现稳定运行。
TLV713 还可在器件上电和使能期间提供浪涌电流控制。 TLV713 将输入电流限制到已定义的电流限值来避免来自输入电源的大电流。 这个功能对于电池供电类器件十分重要。
TLV713 系列采用标准 DQN 和 DBV 封装。 TLV713P 提供了一个有源下拉电路,用于使输出负载快速放电。
产品器件信息
| 器件名称 | 封装 | 封装尺寸 |
|---|---|---|
| TLV713 | X2SON (4) | 1.00mm x 1.00mm |
| SOT-23 (5) | 2.90mm x 1.60mm |
