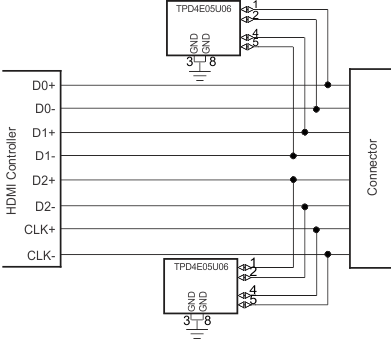

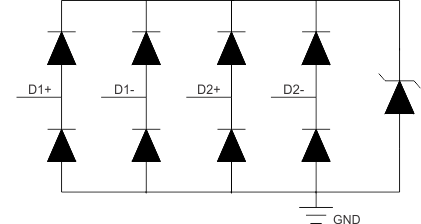

TPD4E05U06 - 产品图解：
TPD4E05U06-超低电容 ESD 保护设备系列
TPD4E05U06-高性能TVS二极管-ESD保护二极管-接口
TPD4E05U06-TPDxE05U06 用于超高速（最高 6GBPS）接口的单通道、4 通道、6 通道静电放电 (ESD) 保护器件 (Rev. G)
TI芯片：
承诺原装正品
专营TI德州仪器，真正优化您的供应链
TI产品 - TPD4E05U06介绍

TPD4E05U06 - 超低电容 ESD 保护设备系列

TPD4E05U06是TI德州仪器公司的一款高性能TVS二极管产品，TPD4E05U06是超低电容 ESD 保护设备系列，本站介绍了TPD4E05U06的封装应用图解、特点和优点、功能等，并给出了与TPD4E05U06相关的TI元器件型号供参考。

TPD4E05U06 - 超低电容 ESD 保护设备系列 - 高性能TVS二极管 - ESD保护二极管 - 德州仪器

产品特性
  • IEC 61000-4-2 4 级静电放电 (ESD) 保护
    • ±12kV 接触放电
    • ±15kV 气隙放电
  • IEC 61000-4-4 瞬态放电 (EFT) 保护
    • 80A (5/50ns)
  • IEC 61000-4-5 浪涌保护
    • 2.5A (8/20µs)
  • IO 电容 0.42pF 至 0.5pF（典型值）
  • 直流击穿电压 6.5V（最小值）
  • 超低泄漏电流 10nA（最大值）
  • 低 ESD 钳位电压
  • 工业温度范围：-40°C 至 125°C
  • 简易直通路由封装
产品应用
  • HDMI1.4
  • HDMI2.0 (TPD1E05U06)
  • USB 3.0
  • MHL
  • 低压差分信令 (LVDS) 接口
  • DisplayPort
  • PCI Express 接口
  • eSata 接口
产品说明

TPDxE05U06 是基于单向瞬态电压抑制器 (TVS) 的静电放电 (ESD) 保护二极管产品系列，具有超低电容。 每个器件的 ESD 冲击消散值高于 IEC 61000-4-2 国际标准规定的最高水平。 TPDxE05U06 的超低负载电容使得它非常适用于保护任何高速信号引脚。

产品器件信息
部件号封装封装尺寸（标称值）
TPD1E05U06X2SON (2)1.00mm × 0.60mm
TPD4E05U06 USON (10)2.50mm x 1.00mm
TPD6E05U06USON (14)3.50mm × 1.35mm
