• 集成单负载开关
• 输入电压：0.75V 至 3.6V
• 超低导通电阻
  • V输入= 3.6V 时，r导通=18.3mΩ
  • V输入= 2.5V 时，r导通=18.5mΩ
  • V输入= 1.8V 时，r导通=19.6mΩ
  • V输入= 1.2V 时，r导通=19.4mΩ
  • V输入= 1.0V 时，r导通=20.3mΩ
  • V输入= 0.75V 时，r导通= 22.7mΩ
• 1.4mm x 0.9mm，焊球间距 0.5mm，超小型芯片比例 (CSP)-6 封装
• 2A 最大持续开关电流
• 低关断电流
• 低阈值控制输入
• 受控转换率以避免涌入电流
• 快速输出放电晶体管
• 静电放电 (ESD) 性能测试符合 JESD 22 标准
  • 5000V 人体模型 （A114-B，II 类）
  • 1000V 充电器件模型 (C101)

• 电池供电类设备
• 便携式工业设备
• 便携式医疗设备
• 便携式媒体播放器
• 销售点终端
• 全球卫星定位 (GPS) 设备
• 数码摄像机
• 笔记本/平板电脑/电子阅读器
• 智能手机

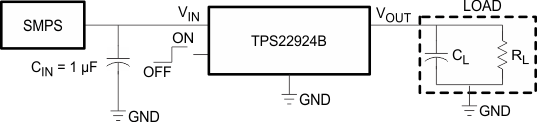

TPS22924B 是一款小型，超低 r导通负载开关，此开关具有受控接通功能。 此器件包含一个 N 通道 MOSFET，此 MOSFET 可运行在 0.75V 至 3.6V 的输入电压范围内。一个集成的电荷泵把 NMOS 开关偏置，以实现一个最小的开关导通电阻。 此开关可由一个打开/关闭输入 (ON) 控制，此输入可与低压控制信号直接对接。

添加了一个 1250Ω 片载负载电阻器，以便在开关被关闭时实现输出快速放电。 此器件的上升时间受到内部控制以避免涌入电流。 电压为 3.6V 时，TPS22924B 特有一个 100µs 的上升时间。

TPS22924B 采用超小型、节省空间的 6 引脚芯片比例 (CSP) 封装，并可在 -40°C 至 85°C 的自然通风温度范围内运行。
