TPS22958 - TPS22958 双通道、超低电阻负载开关

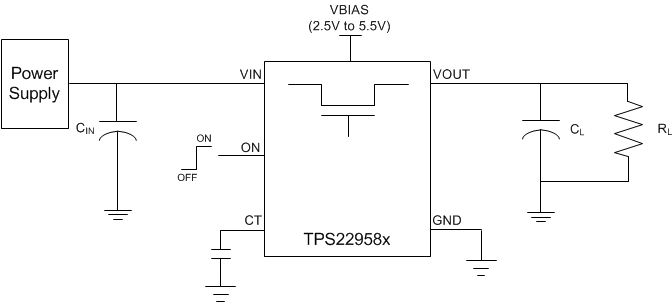

TPS22958是TI德州仪器公司的一款配电与蓄电产品，TPS22958是TPS22958 双通道、超低电阻负载开关，本站介绍了TPS22958的封装应用图解、特点和优点、功能等，并给出了与TPS22958相关的TI元器件型号供参考。

TPS22958 - TPS22958 双通道、超低电阻负载开关 - 配电与蓄电 - 集成负载开关 - 德州仪器

产品特性

集成 N 通道负载开关
输入电压范围：0.6V 至 5.5V
VBIAS 电压范围：2.5V 至 5.5V
RON 电阻
- VIN = 5V (VBIAS = 5V) 时，RON = 14mΩ
- VIN = 3.3V (VBIAS = 5V) 时，RON = 13mΩ
- VIN = 1.8V (VBIAS = 5V) 时，RON = 13mΩ
4A 最大持续开关电流（DGK 封装）
6A 最大持续开关电流（DGN 封装）
低静态电流
- VBIAS = 5V 时为 55µA
低控制输入阈值支持使用 1.2V/1.8V/2.5V/3.3V 逻辑电路
可调节上升时间(1)
快速输出放电 (QOD)(2)
DGK 8 引脚封装：
- 3.0mm x 4.9mm x 1.1mm，0.65mm 间距
带有散热焊盘的 DGK 8 引脚封装：
- 3.0mm x 4.9mm x 1.1mm，0.65mm 间距
静电放电 (ESD) 性能经测试符合 JEDEC STD 标准。
- 2kV 人体模型 (HBM) 和 1kV 器件充电模型 (CDM)
闩锁性能超出 100mA，符合 JESD 78 II 类规范的要求
通用输入输出 (GPIO) 使能 - 高电平有效 (1)(2)

(1) 有关 CT 值与上升时间的关系，请参见Adjustable Rise Time部分(2) TPS22958N 器件不具备该特性。

产品应用

电子销售点 (EPOS)
工厂自动化/控制
楼宇自动化
打印机
波峰焊制造

产品说明

TPS22958x 是一款具有可调节上升时间的小型单通道负载开关。此器件包含一个可在 0.6V 至 5.5V 输入电压范围内运行的 N 通道 MOSFET，并且可支持最大 4A（DGK 封装）或 6A（DGN 封装）的持续电流。此开关可由一个打开/关闭输入控制，此输入可与低压控制信号直接对接。

该器件的上升时间可从外部进行控制，从而避免涌入电流。在 CT 引脚上连接一个电容即可更改上升时间：电容值越大，上升时间越长。 TPS22958x 提供 DGK 和 DGN 两种节省空间的封装，其中 DGN 封装带有支持高功率耗散的散热焊盘，而 DGN 封装则不带有散热焊盘。器件在自然通风环境下的额定运行温度范围为 -40℃ 至 105℃。

产品器件信息

器件编号	封装（引脚）	封装尺寸（标称值）
TPS22958x	DGK (8)	3.00mm x 4.90mm
TPS22958x	DGN (8)	3.00mm x 4.90mm
