• 集成型双通道负载开关
• 输入电压范围：0.8V 至 5.5V
• VBIAS 电压范围：2.5V 至 5.5V
  • 非常适合 1S 电池配置
• 超低 RON 电阻
  • VIN = 5V (VBIAS = 5V) 时，RON = 27mΩ
  • VIN = 3.3V (VBIAS = 5V) 时，RON = 25mΩ
  • VIN = 1.8V (VBIAS = 5V) 时，RON = 25mΩ
• 每通道最大 4A 持续开关电流
• 低静态电流
  • VBIAS = 5V 时为 55µA（双通道）
  • VBIAS = 5V 时为 55µA（单通道）
• 低控制输入阈值支持使用 1.2V/1.8V/2.5V/3.3V 逻辑电路
• 可配置上升时间(1)
• 快速输出放电 (QOD)(2)
• 带有散热焊盘的小外形尺寸无引线 (SON) 14 引脚封装
• 静电放电 (ESD) 性能经测试符合 JEDEC STD 标准。
  • 2KV 人体模型 (HBM) 和 1KV 器件充电模型 (CDM)
• 锁断性能超过 100mA，符合 JESD 78 II 类规范的要求
• 通用输入输出 (GPIO) 使能 - 高电平有效 (1)(2)

(1) 有关 CT 值与上升时间的关系，请参见“应用信息”部分(2) 此特性通过一个 270Ω 电阻器将开关的输出放电至接地 (GND)，从而防止输出悬空。

• Ultrabook™
• 笔记本电脑/上网本
• 平板电脑
• 消费类电子产品
• 机顶盒
• 电信系统

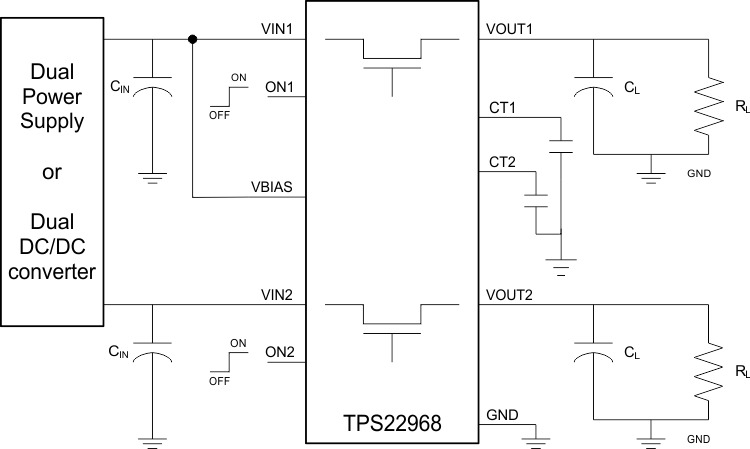

TPS22968 是一款具有受控接通功能的小型超低 RON 双通道负载开关。 此器件包含两个可在 0.8V 至 5.5V 输入电压范围内运行的 N 通道 MOSFET，并且每通道可支持最大 4A 的持续电流。 每个开关可由一个打开/关闭输入（ON1 和 ON2）独立控制，此输入可与低压控制信号直接对接。 为能够在开关关闭时快速进行输出放电，TPS22968 中添加了一个 270Ω 的片上负载电阻器。

TPS22968 采用小型、节省空间的封装 (DPU)，且带有集成散热焊盘，支持较高功耗。 器件在自然通风环境下的额定运行温度范围为 40°C 至 85°C。

部件号	封装	封装尺寸（标称值）
TPS22968	WSON (14)	2.00mm x 3.00mm
