TI产品 - TPS24770介绍
TPS24770 - 2.5V 至 18V 高性能热插拔和 ORing 控制器

TPS24770是TI公司的一款热插拔控制器(正48V)产品,TPS24770是2.5V 至 18V 高性能热插拔和 ORing 控制器,本页介绍了TPS24770的产品说明、应用、特性等,并给出了与TPS24770相关的TI元器件型号供参考。

TPS24770 - 2.5V 至 18V 高性能热插拔和 ORing 控制器 - 热插拔控制器(正48V) - 保护、监控和热插拔 - TI公司(Texas Instruments,德州仪器)

产品特性
  • 2.5V 至 18V 总线操作(30V 绝对最大值)
  • 可编程保护设置:
    • 电流限制:10mV 时为 ±5%
    • 快速跳变:20mV 时为 ±10%
  • 可编程场效应管 (FET) 安全运行区域 (SOA) 保护
  • 可编程快速跳变的响应时间
  • 双定时器(浪涌/故障)
  • 模拟电流监视器(25mV 时为 1%)
  • 可编程欠压 (UV) 与过压 (OV)
  • 故障和电源正常状态标志
  • 4mm × 4mm 24 引脚四方扁平无引线 (QFN) 封装
  • 70 = 锁存,71 = 重试,72 = 快速锁存关闭
产品应用
  • 企业级存储
  • 企业级服务器
  • 网络卡
  • 240VA 应用
产品说明

TPS2477x 是一款针对 2.5V 至 18V 系统的高性能模拟热插拔控制器。 TPS2477x 精确且具有高度可编程保护设置,对设计故障隔离要求较高的高功率、高可用性系统很有帮助。

该控制器还具有可编程电流限制、快速关断和故障定时器功能,可在热短路等故障期间保护负载和电源。 可调整快速关断阈值和响应时间,以确保快速响应实际故障,同时避免误跳变。 该器件具有可编程的安全工作区域 (SOA) 保护和浪涌定时器,可在所有条件下对金属氧化物半导体场效应晶体管 (MOSFET) 加以保护。 TPS2477x 将电源正常状态标志置为有效后,会在过流事件期间作为断路器工作并运行故障定时器,但不会限制电流。 当故障定时器到期后,控制器会关断。 该控制器具有两个独立定时器(浪涌/故障),用户可根据系统需求定制保护功能。

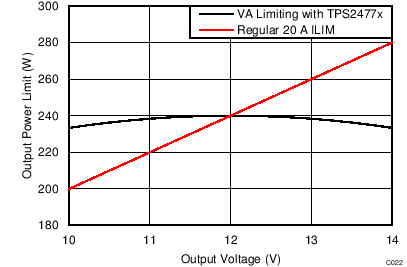

最后,TPS2477x 非常灵活,可帮助热插拔设计满足 240VA 要求,本数据表中给出了一个设计示例。

产品器件信息
器件型号封装封装尺寸(标称值)
TPS24770 TPS24771 TPS24772RGE (24)4.00mm x 4.00mm
