TPS54526 - 5-A Output Single Synchronous Step Down SWIFT Converter with Eco-Mode

TPS54526是TI德州仪器公司的一款转换器（集成开关）产品，TPS54526是5-A Output Single Synchronous Step Down SWIFT Converter with Eco-Mode，本站介绍了TPS54526的封装应用图解、特点和优点、功能等，并给出了与TPS54526相关的TI元器件型号供参考。

TPS54526 - 5-A Output Single Synchronous Step Down SWIFT Converter with Eco-Mode - 转换器（集成开关） - DC/DC开关稳压器 - 德州仪器

产品特性

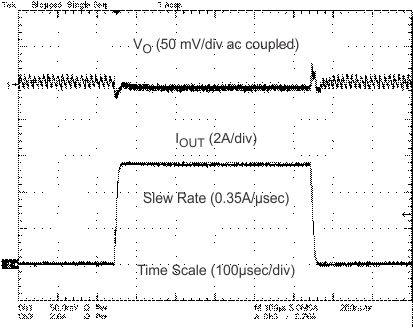

D-CAP2™ 模式支持快速瞬态响应
低输出纹波，支持陶瓷输出电容器
宽 VIN 输入电压范围：4.5V 至 18V
输出电压范围：0.76V 至 5.5V
高效率集成型场效应晶体管 (FET) 针对更低占空比应用进行了优化 – 支持 63mΩ（高侧）与 33mΩ （低侧）
关断时的高效率，流耗不足 10μA
高初始带隙基准精度
可调软启动
预偏置软启动
650kHz 开关频率 (fSW)
逐周期限流
电源正常输出
自动跳跃 Eco-mode™ 模式，以在轻负载时实现高效率

2 应用范围

低电压系统的广泛应用
- 数字电视电源
- 高清 Blu-ray Disc™ 播放器
- 网络家庭终端设备
- 数字机顶盒 (STB)

产品说明

TPS54526 是一款自适应接通时间 D-CAP2™ 模式同步降压转换器。 TPS54526 可帮助系统设计人员通过成本有效、低组件数量、低待机电流解决方案来完成各种终端设备的电源总线调节器集。 TPS54526 的主控制环路采用 D-CAP2™ 模式控制，无需外部补偿组件便可实现极快的瞬态响应。自适应接通时间控制可在更高负载状态下的脉宽调制 (PWM) 模式与轻负载下的 Eco-mode™ 工作之间实现无缝转换。 Eco-mode™ 使 TPS54526 能够在较轻负载状况下保持高效率。 TPS54526 的专有电路还可使该器件能够适应高分子钽固体电解电容器 (POSCAP) 与高分子聚合物电容器 (SP-CAP) 等低等效串联电阻 (ESR) 输出电容器以及超低 ESR 陶瓷电容器。该器件的工作输入电压介于 4.8V 至 18V VIN 之间。可在 0.76V 至 5.5V 的范围内对输出电压进行设定。此外，该器件还支持可调软启动时间与电源正常功能。 TPS54526 采用 14 引脚散热薄型小外形尺寸 (HTSSOP) 封装与 16 引脚四方扁平无引线 (QFN) 封装，设计运行温度范围从 -40°C 到 85°C。

产品器件信息

产品型号	封装	封装尺寸（标称值）
TPS54526	HTSSOP (14)	5.00mm x 4.40mm
TPS54526	VQFN (16)	4.00mm x 4.00mm
