TPS610981 - 具有集成 LDO/负载开关的低输入电压同步升压转换器

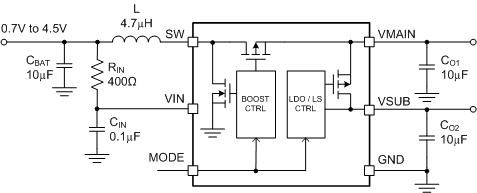

TPS610981是TI德州仪器公司的一款转换器（集成开关）产品，TPS610981是具有集成 LDO/负载开关的低输入电压同步升压转换器，本站介绍了TPS610981的封装应用图解、特点和优点、功能等，并给出了与TPS610981相关的TI元器件型号供参考。

TPS610981 - 具有集成 LDO/负载开关的低输入电压同步升压转换器 - 转换器（集成开关） - DC/DC开关稳压器 - 德州仪器

产品特性

低功耗模式下具有 300nA 超低 IQ
负载的启动输入电压为 0.7V
工作输入电压范围：0.7V 至 4.5V
可选输出电压最高达 4.3V
最小开关峰值电流限值为 350mA
集成低压降稳压器 (LDO)/负载开关
两种模式，由 MODE 引脚控制
- 工作模式：双输出均处于设定值
- 低功耗模式：LDO/负载开关关闭；升压转换器保持开启状态
自动直通
在 10µA 负载条件下进行 2V 至 3.3V 转换时的效率高达 88%（低功耗模式）
在 5mA 至 100mA 负载条件下进行 2V 至 3.3V 转换时的效率高达 93%
1.5mm x 1.5mm 晶圆级小外形无引线 (WSON) 封装

产品应用

智能远程控制
蓝牙低功耗 (BLE) 标签
可穿戴应用
低功耗无线应用
便携式消费类或医疗产品
由单节纽扣电池、单节或双节碱性电池供电的应用

产品说明

TPS61098x 可以为由单节或双节碱性电池、镍镉 (NiCd) 电池或镍氢 (NiMH) 电池、单节纽扣电池、单节锂离子电池或锂聚合物电池供电的产品提供超低功耗解决方案。该器件集成了低压降线性稳压器 (LDO) 或者带有升压转换器的负载开关，并且提供有双输出电源轨。升压转换器输出 V(MAIN) 用作主系统的电源并且始终开启，LDO 或负载开关输出 V(SUB) 则为外设供电。

TPS61098x 具有两种模式：工作模式和低功耗模式（由 MODE 引脚控制）。在工作模式下，两输出均启用并具有增强的响应性能。在低功耗模式下，LDO 或负载开关被禁用，断开与外设的连接。在低功耗模式下，TPS61098x 仅消耗 300nA 静态电流，10µA 负载条件下的效率高达 88%。

TPS61098x 支持自动直通功能。当输入电压高于直通阈值时，升压转换器停止开关并将输入电压传送至 VMAIN 轨；当输入电压低于该阈值时，升压转换器工作在升压模式并将输出稳压至目标值。 TPS61098x 针对不同的输出设定值提供了多种版本。

在 0.7V 输入到 3.3V 输出的转换过程中，TPS61098x 可提供高达 50mA 的总输出电流。该升压转换器基于滞后控制器拓扑结构，可利用同步整流器以最低的静态电流实现最高效率。

TPS61098x 采用 1.5mm x 1.5mm WSON 封装实现小型电路布局。

产品器件信息

器件型号	封装	封装尺寸（标称值）
TPS61098x	6 引脚 WSON	1.50mm x 1.50mm
