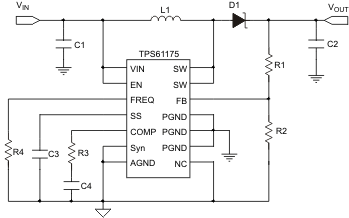

TPS61175-Q1 - 产品图解:


TI芯片:
- RES31A30DDFR - 电阻器 > 电阻器网络,阵列
- TPS563207EVM - 开发板,套件,编程器 > 评估板 > DC/DC 和 AC/DC(离线)SMPS 评估板
- LM2902QPWRG4HE - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- XTR108EA - 集成电路(IC) > 接口 > 传感器和检测器接口
- CY74FCT163CTSOCT - 集成电路(IC) > 逻辑 > 计数器,除法器
- NE5532PS - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74ACT04PWRG4 - 集成电路(IC) > 逻辑 > 门和反相器
- CSD23202W10 - 分立半导体产品 > 晶体管 > FET,MOSFET > 单 FET,MOSFET
- JM38510/30005BDA - 集成电路(IC) > 逻辑 > 门和反相器
- BQ24800EVM - 开发板,套件,编程器 > 评估板 > 评估和演示板及套件
- LM2936HVBMA-3.0/NOPB - 集成电路(IC) > 电源管理(PMIC) > 稳压器 - 线性
- CY74FCT377CTSOCT - 逻辑 - 触发器
- REF5050EIDR - 集成电路(IC) > 电源管理(PMIC) > 电压基准
- SN75HVD11DR - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- TMS320LC543PZ2-50 - 嵌入式 - DSP(数字信号处理器)
- MSP430F4371IPZR - 集成电路(IC) > 嵌入式 > 微控制器
- 54H22DM - 集成电路(IC) > 逻辑 > 门和反相器
- SN74LVTH182504APM - 集成电路(IC) > 逻辑 > 专用逻辑器件
- TPIC6273N - 集成电路(IC) > 逻辑 > 锁存器
- LM63CIMAX - 集成电路(IC) > 电源管理(PMIC) > 热管理



TPS61175-Q1 - 3A 高压汽车类升压转换器,可编程开关频率为
TPS61175-Q1是TI德州仪器公司的一款转换器(集成开关)产品,TPS61175-Q1是3A 高压汽车类升压转换器,可编程开关频率为,本站介绍了TPS61175-Q1的封装应用图解、特点和优点、功能等,并给出了与TPS61175-Q1相关的TI元器件型号供参考。
TPS61175-Q1 - 3A 高压汽车类升压转换器,可编程开关频率为 - 转换器(集成开关) - DC/DC开关稳压器 - 德州仪器
产品特性
- 具有符合 AEC-Q100 的下列结果:
- 器件温度 1 级:-40℃ 至 125°C 结温工作温度范围
- 输入电压范围为 2.9V 至 18V
- 3A、40V 内部开关
- 高效率电源转换:高达 93%
- 由外部电阻设置频率:200KHz 至 2.2MHz
- 同步外部开关频率
- 满载条件下采用用户定义的软启动
- 轻载条件下输出调节可跳过开关周期
- 14 引脚散热薄型小外形尺寸 (HTSSOP) 封装,具有 PowerPAD™
2 应用范围
- 5V 至 12V、24V 的功率转换
- 支持单端初级电感转换器 (SEPIC)、反激式拓扑
- 非对称用户数字环路 (ADSL) 调制解调器
- TV 调谐器
产品说明
TPS61175-Q1 是一款单片开关稳压器,带有集成的 3A/40V 电源开关。 此器件可配置成多种标准开关稳压器拓扑,包括升压、SEPIC 和反激式。 此器件具有宽输入电压范围,可支持输入电压来自多节电池或者 5V、12V 稳压电源轨的应用。
TPS61175-Q1 使用电流模式脉宽调制 (PWM) 控制来调节输出电压。 PWM 的开关频率可由外部电阻或外部时钟信号设定。 用户可将开关频率编程设定在 200kHz 至 2.2MHz 之间。
此器件的可编程软启动功能可限制启动期间的浪涌电流,并且还具有逐脉冲过流限制和热关断等其它内置保护特性。 TPS61175-Q1 采用带有 PowerPAD 的 14 引脚 HTSSOP 封装。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| TPS61175-Q1 | HTSSOP (14) | 5.00mm x 4.40mm |
