• DCS-Control™ 架构
• 支持系统待机模式的低功耗模式
• 用于在轻载时实现高效率的省电模式
• 固定输出电压可选择（0.7V 至 1.05V）
• 低功耗模式逻辑输入
• 静态电流为 20µA
• 输入电压范围：3V 至 17V
• 输出电流：高达 3.2A
• 可编程软启动
• 电源正常输出
• 短路保护
• 单端遥感
• 热关断保护
• 采用 3mm x 3mm 超薄型四方扁平无引线 (VQFN)-16 封装

• Intel Skylake™ 平台超级本、笔记本电脑和 PC
• 标准 12V 导轨式电源
• 负载点 (POL) 由 1 至 4 节锂离子电池供电
• 固态硬盘驱动器
• 嵌入式系统

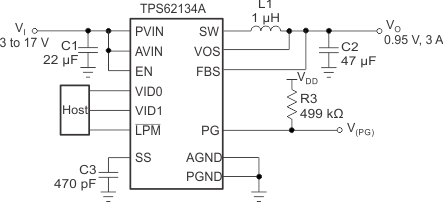

TPS62134x 系列器件是一款易于使用的同步降压 DC-DC 转换器，可兼容 Intel Skylake 平台应用，诸如 超级本™ 和笔记本电脑。 高性能 DCS-Control™ 架构可提供快速瞬态响应以及高精度输出电压。

借助其 3 至 17V 宽运行输入电压范围，此器件非常适用于由锂离子电池或者其它电池以及由 12V 中间电源轨供电的系统。 器件具有低功耗模式，在该模式下器件可通过 LPM 引脚降低输出电压。 此外，器件还可通过 VIDx 引脚支持输出电压的动态变化。 LPM 和 VIDx 引脚可帮助系统在不同工作模式下最大限度地降低功耗。

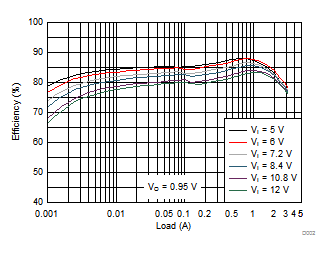

输出电压启动斜坡由 SS 引脚控制。 电源排序可通过使能 (EN) 引脚和电源正常 (PG) 引脚配置。 省电模式下，器件所示静态电流约为 20μA，该电流可在整个负载范围内保持高效率。 短路保护和热关断功能可保护集成电路 (IC) 和外部元件，使其不受输出接地短路时产生的强大电流的影响。 该器件采用 3mm × 3mm 16 引脚超薄四方扁平无引线封装 (VQFN) 封装，且带有散热焊盘。
