TPS62400-Q1 - 具有 1 线接口的汽车类双路可调节 400mA 和 600mA、2.25MHz 降压转换器
TPS62400-Q1是TI德州仪器公司的一款转换器(集成开关)产品,TPS62400-Q1是具有 1 线接口的汽车类双路可调节 400mA 和 600mA、2.25MHz 降压转换器,本站介绍了TPS62400-Q1的封装应用图解、特点和优点、功能等,并给出了与TPS62400-Q1相关的TI元器件型号供参考。
TPS62400-Q1 - 具有 1 线接口的汽车类双路可调节 400mA 和 600mA、2.25MHz 降压转换器 - 转换器(集成开关) - DC/DC开关稳压器 - 德州仪器
- Qualified for Automotive Applications
- AEC-Q100 Qualified With the Following Results:
- Device Temperature Grade 1: –40°C to 125°C Operating Junction Temperature Range
- Device HBM ESD Classification Level H2
- Device CDM ESD Classification Level C4B

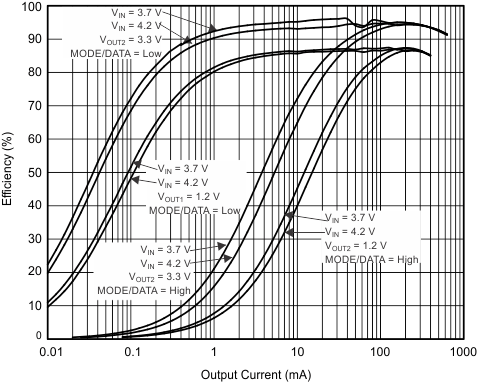

- High Efficiency—Up to 95%
- VIN Range From 2.5 V to 6 V
- 2.25-MHz Fixed-Frequency Operation
- Output Current 400 mA and 600 mA
- Adjustable Output Voltage From 0.6 V to VIN
- Pin Selectable Output Voltage Supports Simple Dynamic Voltage Scaling
- EasyScale™ Optional One-Pin Serial Interface
- Power-Save Mode at Light Load Currents
- 180° Out-of-Phase Operation
- Output-Voltage Accuracy in PWM Mode ±1%
- Typical 32-μA Quiescent Current for Both Converters
- 100% Duty Cycle for Lowest Dropout
- Automotive
- Point of Load Regulator (POL)
- Car Infotainment and Navigation Systems
- ADAS Applications
The TPS6240x-Q1 family of devices are synchronous dual step-down DC-DC converters optimized for battery-powered portable applications and automotive systems. They provide two independent output voltage rails powered by rechargeable batteries or standard 3.3-V or 5-V voltage rail.
The EasyScale™ serial interface allows output-voltages modification during operation. The fixed-output-voltage versions, TPS62402-Q1, TPS62404-Q1, and TPS62405-Q1 support one-pin-controlled simple dynamic voltage scaling for low-power processors.
The TPS6240x-Q1 operates at 2.25-MHz fixed switching frequency and enters the power-save mode operation at light load currents to maintain high efficiency over the entire load-current range. For low-noise applications, one can force the devices into fixed-frequency PWM mode by pulling the MODE/DATA pin high. The shutdown mode reduces the current consumption to 1.2-μA, typical. The devices allow the use of small inductors and capacitors to achieve a small solution size.
| PART NUMBER | PACKAGE | BODY SIZE (NOM) |
|---|---|---|
| TPS62400-Q1 | VSON (10) | 3.00 mm × 3.00 mm |
| TPS62402-Q1 | ||
| TPS62404-Q1 | ||
| TPS62405-Q1 |
