TPS62742 - 集成负载开关和 4 引脚电压选择的 360nA Iq 降压转换器

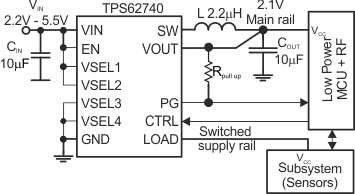

TPS62742是TI德州仪器公司的一款转换器（集成开关）产品，TPS62742是集成负载开关和 4 引脚电压选择的 360nA Iq 降压转换器，本站介绍了TPS62742的封装应用图解、特点和优点、功能等，并给出了与TPS62742相关的TI元器件型号供参考。

TPS62742 - 集成负载开关和 4 引脚电压选择的 360nA Iq 降压转换器 - 转换器（集成开关） - DC/DC开关稳压器 - 德州仪器

产品特性

输入电压 (VIN) 范围：2.2V 至 5.5V
典型值360nA 静态电流
10µA 输出电流时的效率高达 90%
高达 300mA/400mA 的输出电流 (TPS62740/TPS62742)
射频 (RF) 友好型 DCS-ControlTM
高达 2MHz 的开关频率
低输出纹波电压
1.8V 至 3.3V 之间 16 个可选输出电压（步长 100mV）
自动转换至无纹波 100% 模式
转换率受控的负载开关
VOUT / LOAD 上的放电功能
电源正常输出
针对与微型 2.2µH 电感器和 10µF COUT 的共同运行进行了优化
总体解决方案尺寸 < 31mm2
小型 2mm x 3mm2 晶圆级小外形无引线 (WSON) 封装

2 应用范围

Bluetooth® 低功耗 (Low Energy)，消费类电子产品用射频 (RF4CE)，短距离低功耗通信技术 (Zigbee)
工业用仪表计量
能量采集

产品说明

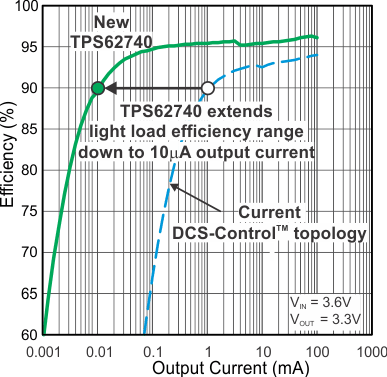

TPS6274x 是业界第一款降压转换器，此转换器特有典型值为 360nA 的静态电流，并且搭配微型 2.2µH 电感和 10µF 输出电容一起工作。这款基于 DCS-Control™ 的全新器件将轻负载效率范围扩展至 10µA 负载电流以下。 TPS62740 支持高达 300mA 的输出电流，TPS62742 支持高达 400mA 的输出电流。此器件由可再充电锂离子电池，锂化学电池（例如锂亚硫酰氯 (Li-SOC12)，锂锰电池 (Li-MnO2) 和两节或三节碱性电池）供电运行。输入电压范围高达 5.5V，也实现由 1 个 USB 端口和薄膜太阳能模块供电运行。用户可使用 4 个 VSEL 引脚在 1.8V 至 3.3V 范围内选择输出电压（步长 100mV）。 TPS6274x 搭配使用小型输出电容，特有低输出纹波电压和低噪声。一旦电池电压接近输出电压（接近 100% 占空比），此器件进入无纹波 100% 模式运行，以防止输出纹波电压的增加。然后，此器件停止开关，并且输出被连接至输入电压。集成转换率受控负载开关特有典型值为 0.6Ω 的导通电阻，并且将选择的输出电压分配至临时使用的子系统。 TPS6274 采用小型 12 引脚 2mm x 3mm2 WSON 封装，并且支持 31mm2 的总体解决方案尺寸。

产品器件信息

器件型号	封装	封装尺寸（标称值）
TPS62740	WSON	3.00mm x 2.00mm
TPS62742	WSON	3.00mm x 2.00mm
