TPS65261-1 - 4.5V 至 18V 输入电压、3A/2A/2A 输出电流三路同步 4.5V 至 18V 输入电压、3A/2

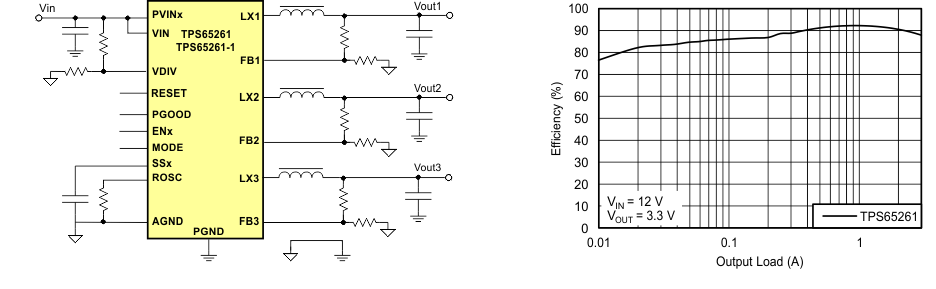

TPS65261-1是TI德州仪器公司的一款转换器（集成开关）产品，TPS65261-1是4.5V 至 18V 输入电压、3A/2A/2A 输出电流三路同步 4.5V 至 18V 输入电压、3A/2，本站介绍了TPS65261-1的封装应用图解、特点和优点、功能等，并给出了与TPS65261-1相关的TI元器件型号供参考。

TPS65261-1 - 4.5V 至 18V 输入电压、3A/2A/2A 输出电流三路同步 4.5V 至 18V 输入电压、3A/2 - 转换器（集成开关） - DC/DC开关稳压器 - 德州仪器

产品特性

工作输入电源电压范围（4.5V 至 18V）
反馈基准电压 0.6V ± 1%
最大持续输出电流 3A/2A/2A
250kHz 至 2MHz 的可调时钟频率
针对每个降压转换器的专用使能和软启动引脚
自动加电/断电序列
轻载条件下的的脉冲跳跃模式 (PSM)（仅限 TPS65261）
输出电压电源正常指示器
输入电压电源故障指示器
热过载保护

产品应用

数字电视 (DTV)
机顶盒
家庭网关和访问点网络
无线路由器
安全监控
销售点 (POS) 机器

产品说明

TPS65261，TPS65261-1 是一款具有 3A/2A/2A 输出电流的单片三路同步步降（降压）转换器。 4.5V 至 18V 的宽输入电源电压范围包括大多数运行自 5V，9V，12V 或者 15V 电源总线的的中间总线电压。这个具有恒定频率峰值电流模式控制的转换器被设计用来简化它的应用，与此同时，能够使设计人员根据目标应用来优化系统。可使用一个外部电阻器在 250kHz 至 2MHz 之间调整此转换器的开关频率。 Buck1 和 Buck 2，3 之间的 180°异相运行（Buck2 和 3 同相运行）最大限度地减少了对输入滤波器的要求。

在将 MODE 引脚接至 V7V 并且配置 EN1/2/3 引脚时，TPS65261，TPS65261-1 特有一个自动上电时序。此器件还特有一个开漏 RESET 信号来监视断电。

轻负载时，TPS65261 自动运行在脉冲跳跃模式 (PSM)，而 TPS65261-1 运行在强制持续电流模式 (FCC)。 PSM 模式通过减少轻负载时的开关损耗来提供高效率，而 FCC 模式降低噪声灵敏性和射频 (RF) 干扰。

此器件特有过压保护、过流和短路保护以及过热保护。电源正常引脚在任何输出电压在稳压范围之外时被置为有效。

产品器件信息

器件型号	封装	封装尺寸（标称值）
TPS65261，TPS65261-1	VQFN (32)	5.00mm x 5.00mm
