TPS7A4001-EP - 100V Input Voltage, 50mA Very High Voltage Linear Regulator, TPS7A4001-EP

TPS7A4001-EP是TI德州仪器公司的一款单通道LDO产品，TPS7A4001-EP是100V Input Voltage, 50mA Very High Voltage Linear Regulator, TPS7A4001-EP，本站介绍了TPS7A4001-EP的封装应用图解、特点和优点、功能等，并给出了与TPS7A4001-EP相关的TI元器件型号供参考。

TPS7A4001-EP - 100V Input Voltage, 50mA Very High Voltage Linear Regulator, TPS7A4001-EP - 单通道LDO - 线性稳压器(LDO) - 德州仪器

产品特性

超高最大输入电压：100V
宽输入电压范围：7V 至 100V
准确度：
- 标称：1%
- 整个线路、负载和温度范围内：2.7%
低静态电流：25µA
关断时的静态电流：4.1µA
最大输出电流：50mA
CMOS 逻辑电平兼容的使能引脚
可调节输出电压范围约为 1.175V 至 90V
与陶瓷电容搭配使用时可保持稳定：
- 输入电容：≥ 1µF
- 输出电容：≥ 4.7µF
压降电压：290mV
内置限流和热关断保护
封装：高散热性能 HVSSOP 封装 PowerPAD™
支持国防、航天和医疗应用
- 受控基线
- 同一组装和测试场所
- 同一制造场所
- 支持军用（-55°C 至 125°C）温度范围
- 延长的产品生命周期
- 延长的产品变更通知
- 产品可追溯性

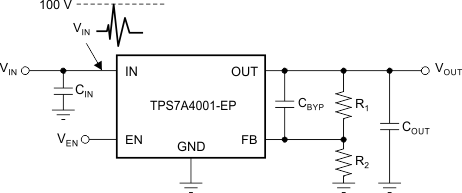

典型应用电路原理图

产品应用

由工业用总线（具有高电压瞬态）供电的微处理器、微控制器
工业自动化
电信基础设施
车用
以太网供电 (PoE)
发光二级管 (LED) 照明
偏置电源

产品说明

TPS7A4001-EP 器件是一款能够耐受超高电压的线性稳压器，不仅融合了耐热增强型封装 (HVSSOP) 的优势，还能够承受持续直流电压或最高达 100V 的瞬态输入电压。

TPS7A4001-EP 器件与任何高于 4.7µF 的输出电容以及高于 1µF 的输入电容搭配使用时均可保持稳定（过热和浪涌保护）。鉴于这款器件的封装 (HVSSOP) 小巧且可能使用的输出电容也较小，因此实现起来只需占用非常小的电路板空间。此外，TPS7A4001-EP 器件还提供了一个与标准 CMOS 逻辑兼容的使能引脚 (EN)，用以使能低电流关断模式。

TPS7A4001-EP 器件内部具有热关断和电流限制功能，可在故障情况下保护系统。 TPS7A4001-EP 器件的工作温度范围为 TJ = –55°C 至 125°C。

此外，TPS7A4001-EP 器件非常适合在电信和工业应用中利用中间电压轨生成低压电源；该器件不但能够提供一个经充分稳压的电压轨，而且能够承受超高的快速电压瞬变并在其间保持稳压状态。这些特性相当于一套更为简单且经济高效的电气浪涌保护电路，因此被包括 PoE、偏置电源和 LED 照明在内的多类应用广泛使用。

产品器件信息

器件型号	封装	封装尺寸（标称值）
TPS7A4001-EP	HVSSOP (8)	3.00mm x 5.00mm
