• 超低压降： 2A 时的最大值为 125mV
• 输出电压噪声：6µVRMS
• 电源纹波抑制：
  • 在 1MHz 时为 40dB
• 输入电压范围：
  • 无偏置：1.4V 至 6.5V
  • 有偏置：1.1V 至 6.5V
• 两个输出电压模式：
  • ANY-OUT™ 版本（借助印刷电路板 (PCB) 布局布线的用户可调输出）：
    • 无需外部电阻
    • 输出电压范围：0.8V 至 3.95V
  • 可调版本：
    • 输出电压范围：0.8V 至 5.0V
• 线路、负载和温度上精度 1.0%
• 与 22µF 陶瓷电容器一起工作时保持稳定
• 可编程软启动输出
• 电源正常 (PG) 输出
• 提供的封装：
  • 5mm × 5mm VQFN-20
  • 3.5mm × 3.5mm VQFN-20

• 射频 (RF)，IF 组件：压控振荡器 (VCO)，数模转换器 (ADC)，模数转换器 (DAC)，低压差分信令 (LVDS)
• 无线基础设施：串化解串器 (SerDes)，现场可编程栅极阵列 (FPGA)， DSP™
• 测试和测量
• 仪器仪表、医疗和音频

TPS7A8300 是一款低噪声 (6µVRMS)，低压降 (LDO) 稳压器，能够在压降最大值只有 125mV 的情况下提供一个 2A 负载。

用户完全可以通过印刷电路板 (PCB) 布局布线来调节 TPS7A8300 输出电压，而无需外部电阻器，从而减少元件总数量。 对于更高输出电压应用，此器件在使用外部电阻器的情况下可实现高达 5V 的输出电压。 借助于一个额外的偏置电压轨，此器件支持极低输出电压（低至 1.1V）。

借助于极高精度（线路、负载和温度范围内达到 1%），遥感和可以减少涌入电流的软启动功能，TPS7A8300 非常适合为诸如高端微处理器和现场可编程门阵列 (FPGA) 等高电流、低电压的器件供电。

TPS7A8300 针对高速通信应用中的加电噪声敏感组件而设计。 极低噪声，6-µVRMS器件输出和高宽带电源抑制比 (PSRR)（1MHz 时为40dB）大大减少了高频信号中的相位噪声和时钟抖动。 这些特性大大增加了计时器件、模数转换器 (ADC) 和数模转换器 (DAC) 的性能。

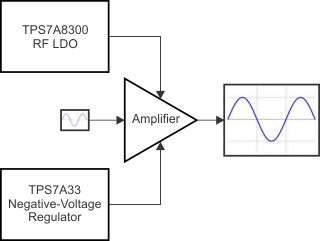

对于需要正向和负向低噪声电源轨的应用，请考虑 TI 的TPS7A33负向高电压、超低噪声线性稳压器系列产品。
