TI产品 - TPS82740B介绍

TPS82740B - 具有 360nA 静态电流的 200mA 降压转换器 MicroSiP 模块

TPS82740B是TI德州仪器公司的一款非隔离式模块产品，TPS82740B是具有 360nA 静态电流的 200mA 降压转换器 MicroSiP 模块，本站介绍了TPS82740B的封装应用图解、特点和优点、功能等，并给出了与TPS82740B相关的TI元器件型号供参考。

TPS82740B - 具有 360nA 静态电流的 200mA 降压转换器 MicroSiP 模块 - 非隔离式模块 - 电源模块 - 德州仪器

产品特性
  • 360nA 静态电流典型值
  • 10µA 输出电流时的效率高达 90%
  • 引脚可选输出电压，步长 100mV
  • 集成转换率受控负载开关
  • 高达 200mA 输出电流
  • 2.2V 至 5.5V 的输入电压范围 VIN
  • 射频 (RF) 友好型 DCS-Control™
  • 低输出电压纹波
  • 自动转换至无纹波 100% 模式
  • VOUT 和 LOAD 上的放电功能
  • 高度不到 1.1mm 的解决方案
  • 总体解决方案尺寸 < 6.7mm2
  • 小型 2.3mm x 2.9mmMicroSIP™ 封装
2 应用范围
  • Bluetooth® 低功耗 (Low Energy)，消费类电子产品用射频 (RF4CE)，短距低功耗通信协议 (Zigbee)
  • 可穿戴电子产品
  • 能量采集
产品说明

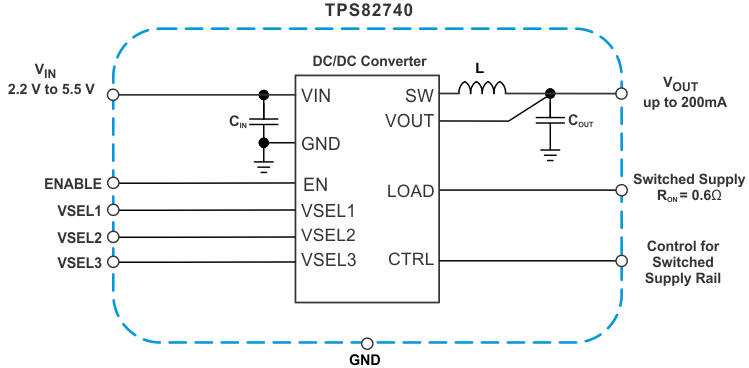

TPS82740 是业界第一款降压转换器模块，此模块特有典型值为 360nA 的静态流耗。 它是一款用于超低功率应用的完整 MicroSIPTM 直流/直流降压电源解决方案。 此模块包括开关稳压器、电感器和输入/输出电容器。 将所有需要的无源组件集成在一起可实现仅为 6.7mm2 的微型解决方案尺寸。

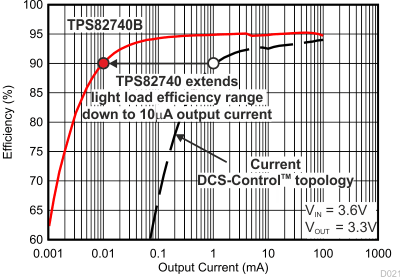

这款全新的基于 DCS-Control™ 的器件将轻负载效率范围拓展至 10µA 负载电流以下。 它支持高达 200mA 的输出电流。

此器件由可再充电锂离子电池，锂化学电池（例如锂亚硫酰氯 (Li-SOC12)，锂锰电池 (Li-MnO2)）和两节或三节碱性电池供电运行。 输入电压范围高达 5.5V，也可实现由 1 个 USB 端口和薄膜太阳能模块供电运行。

用户可通过三个电压选择引脚 (VSEL) 在 1.8V 至 2.5V (TPS82740A) 和 2.6V 至 3.3V (TPS82740B) 的范围内以 100mV 的步长选择输出电压。 TPS82740 特有低输出电压纹波和低噪声。 一旦电池电压接近输出电压（接近 100% 占空比），此器件进入无纹波 100% 模式运行，以防止增加输出电压纹波。 在这个情况下，此器件停止开关，并且输出被连接至输入电压。

集成的转换率受控负载开关（具有 0.6Ω 的导通电阻典型值）将已选输出电压配送至一个临时使用的子系统。

TPS82740 采用小型 9 焊锡凸点 6.7mm2 MicroSiPTM 封装。

产品器件信息
产品型号封装封装尺寸（标称值）
TPS82740AµSIP2.30mm x 2.90mm
TPS82740BµSIP2.30mm x 2.90mm
