• 兼容电视聚合视频信号发送设备
• 兼容 FPD-Link II 接口
• 适合于数字电视芯片组和 TCON 板
• 四通道转接驱动器，支持 600Mbps 至 5Gbps 范围内的数据速率
• 采用 3.3V 和 1.1V 电源，可实现低功耗运行
• 4 通道操作下的运行功耗为 175mW
• 2mW 关断功耗
• 高度可配置的输入均衡功能，有 8 种控制设置
  • 0dB 至 15dB
• 4 种预加强控制设置
  • 0、3、6 和 9dB
• 4 种输出电压摆幅控制设置
  • 350、500、700 和 1000mV
• 通过 I2C 控制来配置器件以实现最佳性能
• 扩展温度范围为 -40℃ 至 85°C
• 2kV 人体模型 (HBM) 和 500V 充电器件模型 (CDM) 静电放电 (ESD) 保护
• 48 引脚四方扁平无引线 (QFN) 封装 (7mm x 7mm)

• 数字电视
• 摄像机
• 吞吐量要求较高的视频接口

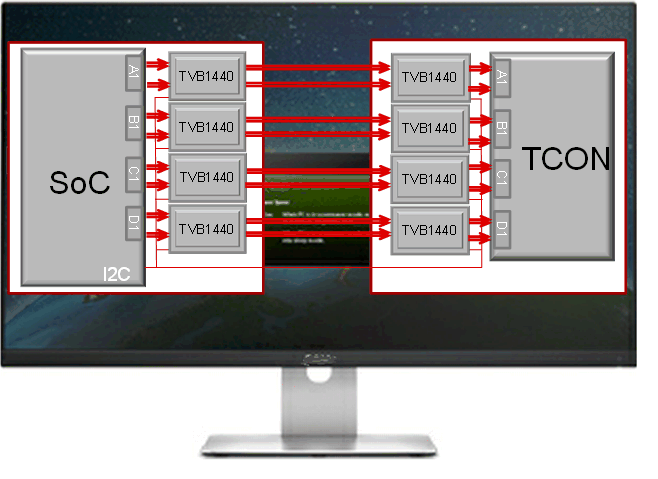

TVB1440 是一款针对电视应用的 4 通道转接驱动器信号调节器，能够实现 TV 芯片组与 TCON 板之间的信号完整性。 I2C 控制可在较宽范围内灵活配置器件以实现最优信号调节，从而使视频输出设备与接收设备之间的视频数据链路具备高保真性。 TVB1440 具备出色的去抖能力，可延长视频输出设备与接收设备之间的距离。

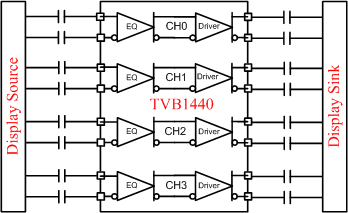

该器件可通过 I2C 对接收均衡功能进行多种可选控制，以补偿其输入端走线或电缆的严重损耗，从而提升输出信号的视觉效果。 每个通道中的发送器有 4 种预加强级别设置和 4 种输出电压摆幅级别设置，可使从 TVB1440 发送到下游接收器的视频信号达到最佳效果。

TVB1440 针对功耗要求较高的应用进行了优化。 TVB1440 不仅运行功耗较低，而且在数据链路输入端配有一个活动检测电路，当不存在有效输入信号时会切换至低功耗输出禁用模式。 可以根据需要禁用此活动检测电路。 该器件还具有一个关断模式，可使功耗降至 2mW。
