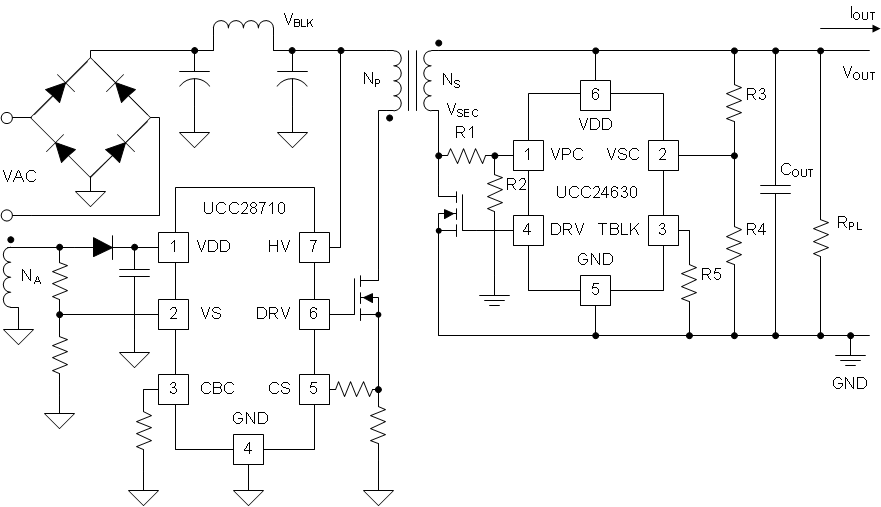

UCC24630 - 产品图解:



TI芯片:
- OPA134UAG4 - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- CDCM9102RHBT - 集成电路(IC) > 时钟/定时 > 时钟发生器,PLL,频率合成器
- SN74ALS667DW - 集成电路(IC) > 逻辑 > 锁存器
- INA106U - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74LVC2G74DCTRE4 - 集成电路(IC) > 逻辑 > 触发器
- LM2601MTC - 集成电路(IC) > 电源管理(PMIC) > 电池充电器
- SN74ABT18504PM - 集成电路(IC) > 逻辑 > 专用逻辑器件
- CDC421156RGETG4 - 时钟-定时 - 时钟发生器,PLL,频率合成器
- CD4059AMG4 - 集成电路(IC) > 逻辑 > 计数器,除法器
- TPA6202A1ZQVRG1 - 线性 - 放大器 - 音频
- LM4879IBP/NOPB - 集成电路(IC) > 线性 > 放大器 > 音频放大器
- TCAN1144DYYRQ1 - 集成电路(IC) > 接口 > 驱动器,接收器,收发器
- TLC2252AIDR - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- LM3503SQ-25 - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- TPS92200D1DDCR - 集成电路(IC) > 电源管理(PMIC) > LED 驱动器
- MSP430G2253IPW28R - 集成电路(IC) > 嵌入式 > 微控制器
- DAC7611PB - 集成电路(IC) > 数据采集 > 数模转换器(DAC)
- MSP32C031C6SPTR - 集成电路(IC) > 嵌入式 > 微控制器
- TLV2785CDR - 集成电路(IC) > 线性 > 放大器 > 仪器,运算放大器,缓冲器
- SN74LV374AGQNR - 逻辑 - 触发器



UCC24630 - UCC24630 具有低待机功耗的同步整流控制器
UCC24630是TI德州仪器公司的一款同步整流器产品,UCC24630是UCC24630 具有低待机功耗的同步整流控制器,本站介绍了UCC24630的封装应用图解、特点和优点、功能等,并给出了与UCC24630相关的TI元器件型号供参考。
UCC24630 - UCC24630 具有低待机功耗的同步整流控制器 - 同步整流器 - 离线隔离型DC/DC控制器和转换器 - 德州仪器
产品特性
- 针对 5V 至 24V 反激系统进行优化的二次侧同步整流 (SR) 控制器
- 工作频率高达 200kHz
- 伏秒平衡 SR 导通时间控制
- 最大限度降低了金属氧化物半导体场效应晶体管 (MOSFET) 器件和布线电感的影响
- 兼容连续导通模式 (CCM)
- 兼容一次侧同步整流 (PSR) 和二次侧同步整流 (SSR) 控制
- 自动低功耗检测和 110µA 待机模式电流
- 宽 VDD 范围:3.6V 至 28V
- 具有 13V 钳位电压的轨到轨栅极驱动器
- 开路和短路引脚故障保护
产品应用
- 5V 至 24V 输出反激和正向转换器
- 带有 Type-C 连接器的 USB-PD 适配器和充电器
- 智能手机和平板电脑充电器
- 笔记本电脑和超极本适配器
- 服务器、台式机和电器应用的高效辅助电源
- 工业用和医疗用开关模式电源 (SMPS)
产品说明
UCC24630 SR 控制器是一款高性能控制器和驱动器,面向用于二次侧同步整流的 N 沟道 MOSFET 电源器件。
控制器和 MOSFET 组合构成了一个近似理想的二极管整流器。 该解决方案不仅可直接降低整流器的功耗,同时凭借着效率的提高还能够降低一次侧的损耗。

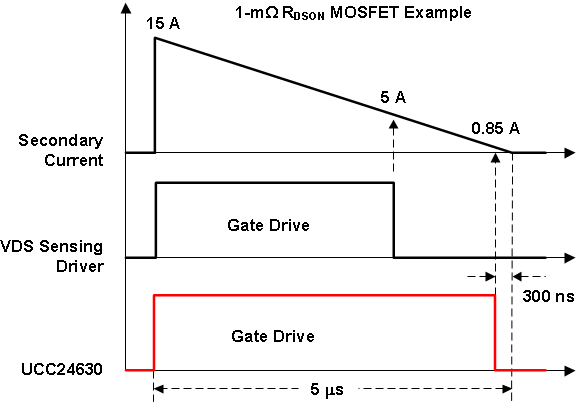

UCC24630 采用伏秒平衡控制方法并且不与 MOSFET 的漏极直接相连,因此在较宽的输出电压范围内都是反激电源的理想选择。 SR 驱动关断阈值与 MOSFET RDS(on) 无关,这样可优化最长导通时间。 另外,器件和布线电感所导致的二次侧电流振铃也不会影响 SR 关断阈值。
UCC24630 控制器提供了可编程的错误触发滤波器、频率检测器(可在低功耗状态期间自动切换至待机模式)和引脚故障保护。 UCC24630 兼容断续导通模式 (DCM)、转换模式 (TM) 和 CCM 三种工作模式。
凭借较宽的 VDD 工作范围以及宽范围的可编程 VPC 电压和消隐时间,该器件可应用于各类反激转换器设计。
产品器件信息
| 器件型号 | 封装 | 封装尺寸(标称值) |
|---|---|---|
| UCC24630 | SOT23 (6) | 2.92mm x 1.30mm |
